一、企业介绍

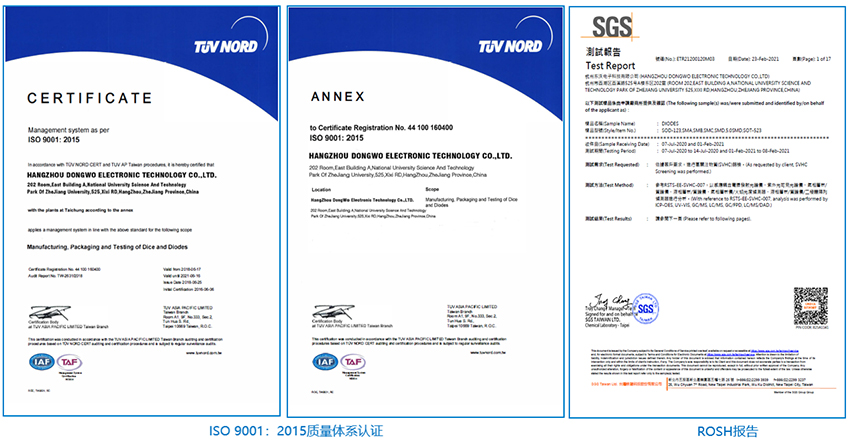

东沃电子(DOWOSEMI)是一家全方位的电路保护元器件供应商及保护方案服务商,集研发、生产、销售、保护方案设计服务为一体的高新技术企业。东沃电子拥有独立自主品牌“东沃”,英文“DOWO”,主营产品有:TVS瞬态电压抑制二极管、ESD静电保护器件、GDT陶瓷气体放电管、MOV压敏电阻、PPTC自恢复保险丝、TSS半导体放电管、Zener稳压二极管、二极管(整流二极管、肖特基二极管、快恢复二极管、开关二极管)等一系列产品。目前已取得TS 16949、ISO 9001、ISO 14001等品质认证,实验室符合ISO 17025规范并可进行车规产品测试。


二、发展历程


三、产品介绍

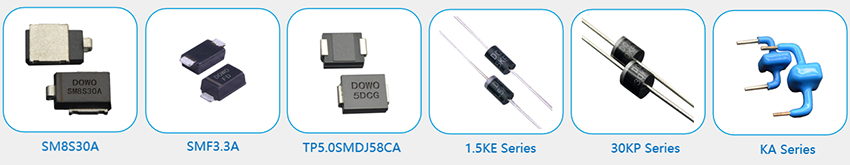

 1)TVS二极管

TVS(Transient Voltage Suppressors)二极管,即瞬态电压抑制器,又称雪崩击穿二极管,是采用半导体工艺制成的单个PN结或多个PN结集成的器件,一种新型高效能的过电压保护元件。凭借PS级响应速度、大瞬态功率、低漏电流和电容、箝位电压易控制、击穿电压偏差小、可靠性高、小体积、安装方便等优势,广泛应用于敏感电子零件过压保护中。TVS二极管种类繁多,瞬态功率可达200W-30000W;工作电压范围3.3V-600V,甚至更高;封装多样,有贴片和直插之分:

• DO-218AB封装:SM5S系列、SM6S系列、SM8S系列、SM8T系列;
• SMA/DO-214AC封装:SMAJ系列、P4SMA系列、TPSMAJ系列、SMA6J系列、TPSMA系列、SACA系列;
• SMB/DO-214AA封装:SMBJ系列、P6SMB系列、TPSMBJ系列、SMB10J系列、SACB系列、1.0SMB系列、TPSMB系列;
• SMC/DO-214AB封装:1.5SMC系列、SMCJ系列、TPSMCJ系列、SMDJ系列、TPSMDJ系列、5.0SMDJ系列、TP5.0SMDJ系列、TPSMC系列;
• SOD-123封装:SMF系列、TPSMF系列、SMF4L系列、SMF3.3A;
• DO-41封装:P4KE系列;
• DO-15封装:SA系列、P6KE系列、SAC系列;
• DO-201封装:1.5KE系列、LCE系列;
• R-6/P600封装:3KP系列、5KP系列、LDP系列、8KP系列、15KP系列、20KP系列、30KP系列;
• NA封装:KA系列;

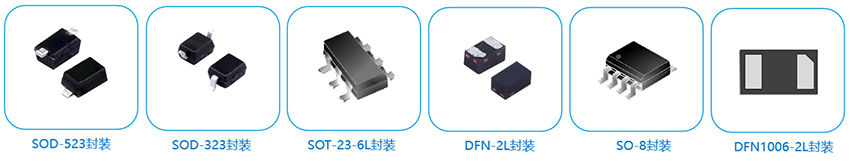

2)ESD二极管

ESD(Electrostatic Discharge Protection Devices),静电保护元器件,又称瞬态电压抑制二极管阵列(TVS Array),是由多个TVS晶粒或二极管采用不同的布局设计成具有特定功能的单路或多路ESD保护器件,主要应用于各类通信端口的静电保护。nS级响应速度、低结电容,是高速数据线路中理想的静电保护器件。品牌东沃生产的ESD二极管主要封装有:SOT-23、SOT-23-6L、SOD-323、SOD-323F、SOD-523、SOD-723、SOD-923、SOT-143、SOT-353、SOT-363、SOT-523、SOT-553、SOT-563、SO-8、DFN-10L、QFN-16L、DFN-8L、DFN-6L、DFN-16L、DFN-18L、DFN-3L、DFN-2L、DFN0603-2L、DFN0603-D、DFN1006-2L等等。

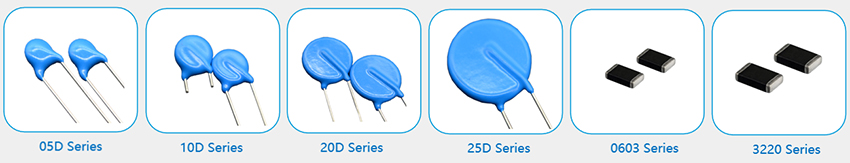

3)压敏电阻

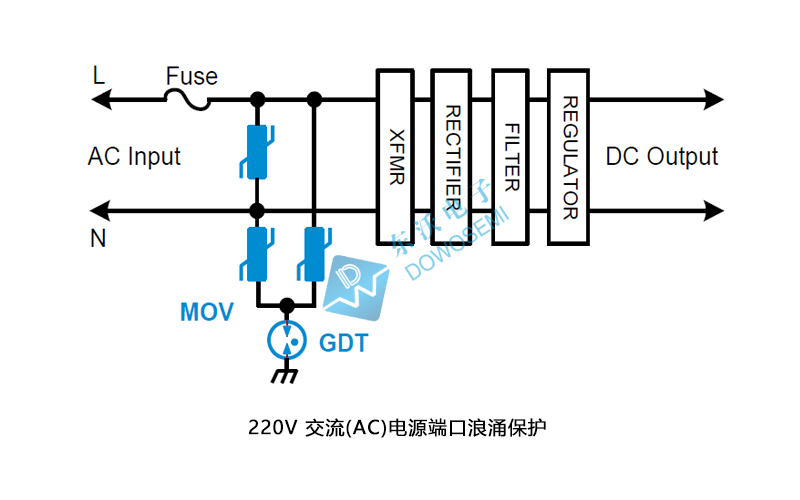

MOV(Metal Oxide Varistors),中文名:压敏电阻,是一种对电压变化反应灵敏的限压型浪涌器件。以氧化锌为主体,掺杂多种金属氧化物,采用典型的电子陶瓷工艺制成的多晶半导体陶瓷元器件。其通流量仅次于陶瓷气体放电管,响应速度为纳秒级,广泛应用于交流电源线、低频信号线的防雷保护。MOV是一种老化型元器件,在大功率电源端口保护时,常与气体放电管串联使用,减缓老化,延长使用寿命。有直插和贴片之分,根据封装分为:

直插:05D、07D、10D、14D、20D、25D;
贴片:0603、0805、1206、1210、1812、2220、3220;

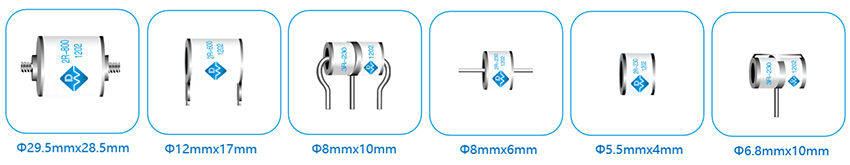

4)陶瓷气体放电管

GDT(Gas Discharge Tubes),中文名:陶瓷气体放电管,其内部是由一个或一个以上放电间隙内充有惰性气体构成的密闭器件,凭借通流量大、结电容低、绝缘阻抗大等优势广泛应用于高速通信线路防雷保护中;缺点是GDT是所有过电压保护器件响应速度最慢的。当被应用在电源线防护时,陶瓷气体放电管与压敏电阻或TVS二极管串联,作为第一级防护。东沃供应的GDT主要有:贴片陶瓷放电管、陶瓷气体放电管二极管、陶瓷气体放电管三极管、低脉冲陶瓷气体放电管、大通流放电管、开关陶瓷气体放电管、大通流断续流管。

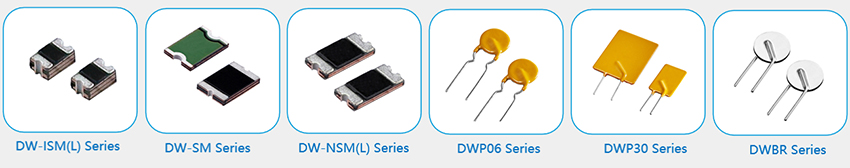

5)自恢复保险丝

自恢复保险丝,英文PPTC(Polymer Positive Temperature Coefficient),由高分子基体材料及导电微粒组成的,是一种具有自动恢复功能的过流保护元器件。在额定使用范围内,每次故障排除后不需要更换,可反复多次使用,最大化有效节约维修时间及成本。PPTC对电流、温度比较敏感,维持电流在30mA-14A,最大耐压值为5V-600V。有贴片和直插之分:

贴片:DW-USM(L)系列、DW-TSM(L)系列、DW-SM系列、DW-NSM(L)系列、DW-MSML系列、DW-ISM(L)系列;
直插:DWPH系列、DWP75系列、DWP60系列、DWP33系列、DWP30系列、DWP16系列、DWP06系列、DWM系列、DWBV系列、DWBR系列、DWBN系列、DWLV系列、DWB系列;


6)半导体放电管

半导体放电管,简称TSS(Thyristor Surge Suppressors),又称浪涌抑制晶闸管,是采用半导体工艺制成的PNPN结四层结构器件,其伏安特性类似于晶闸管,具有典型的开关特性、精确的导通电压、快速的响应速度、超强的浪涌吸收能力、电容值低、双向对称,有SMA、SMB、DO-15、TO-92等多样化封装以适应不同安装空间的需求等特点,一般并联在电路中应用。

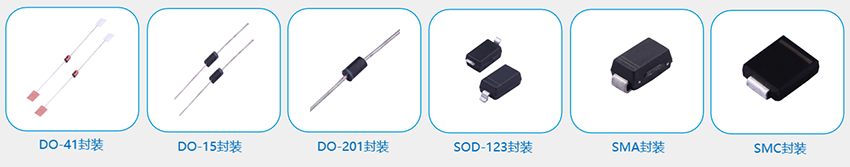

7)稳压二极管

稳压二极管,英文:Zener diodes,又叫齐纳二极管,是一种用特殊工艺制造而成的面结型硅半导体二极管,它的外形、内部结构与普通二极管相似。稳压管稳压电压范围从3.3V到330V,封装多样,根据功率可分为:

1) 1W: 1N4728A-Z1330A (DO-41), SMA4728A-SZ1330A (SMA), SML4728A-SMZ1330A (SOD-123);
2) 1.5W: 1N5919B-1N5956B (DO-41), SMA5919B-SMA5956B(SMA);
3) 2W: 2EZ5.6D5-2EZ330D5 (DO-15); SMB2EZ5.6D5-SMB2EZ330D5 (SMB);
4) 3W: 3EZ5.6D5-3EZ200D5 (DO-15), SMB3EZ5.6D5-SMB3EZ200D5 (SMB);
5) 5W: 1N5338B-1N5388B(DO-201), SMC5338B-SMC5388B (SMC);


三、产品应用

东沃电子(DOWOSEMI)生产供应的TVS二极管、ESD静电保护管、压敏电阻、陶瓷气体放电管、自恢复保险丝、半导体放电管等电路保护器件,被广泛应用于汽车电子、工业控制、、仪器仪表、电源产品、消费电子、智能穿戴设备、、绿色照明、通信、通讯、安防、医疗等领域。客户的认可、支持和信任,是东沃电子(DOWOSEMI)前进的最大动力。未来,东沃电子将加强新产品的技术研发、提升测试服务水平、不断优化和调整产品结构,力争成为国内一流的电路保护元器件品牌,您的小元件,东沃的大坚持,只为您的电路更安全!
