SD卡ESD静电保护及ESD二极管选型

发表日期:2021-09-15浏览:2562

SD卡是一种基于半导体快闪记忆器的新一代记忆设备,具有体积小、数据传输速度快、可热插拔等特性,广泛应用于便携式装置中,如数码相机、手机、平板电脑、多媒体播放器、汽车电子SD卡等产品中。然而,由于SD卡集成度非常高,比较脆弱,很容易受到静电的损害导致数据缺失。为此,为了实现SD卡数据高传输率并避免数据缺失的现象,SD静电保护不容忽视。那么,关键问题了,如何设计SD卡静电保护方案呢?如何选用ESD二极管为SD卡静电保护护航呢?

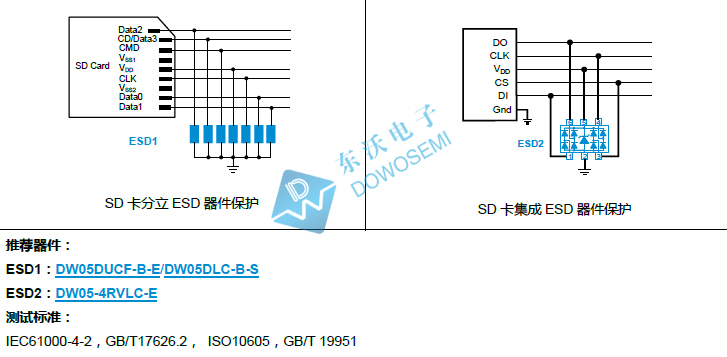

之前,电路保护器件厂家东沃电子DOWOSEMI科普过SD卡的静电保护方案,接下来要分享的是另外一种SD卡静电保护设计方案,如下图所示:


从图中可以看出,SD卡静电保护方案从分立ESD器件和集成ESD器件两方面设计方案,符合IEC61000-4-2、GB/T17626.2、ISO10605、GB/T 19951测试标准。

1)SD卡分立ESD器件保护及ESD二极管选型

DW05DUCF-B-E

工作电压:5V
击穿电压:6V
钳位电压:20V
峰值脉冲电流:3A
峰值脉冲功率:60W
结电容:0.5pF
封装形式:DFN1006-2L
丝印标识:5T

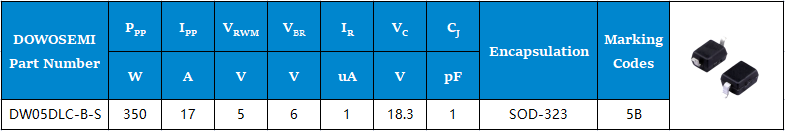

DW05DLC-B-S

工作电压:5V
击穿电压:6V
钳位电压:18.3V
峰值脉冲电流:17A
峰值脉冲功率:350W
结电容:1pF
封装形式:SOD-323
丝印标识:5B


2)SD卡集成ESD器件保护及ESD二极管选型

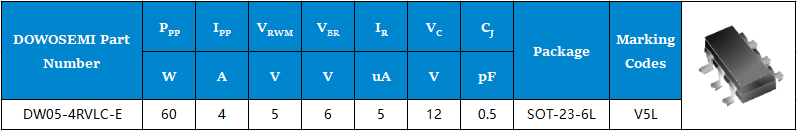

DW05-4RVLC-E

工作电压:5V
击穿电压:6V
钳位电压:12V
峰值脉冲电流:4A
峰值脉冲功率:60W
结电容:0.5pF
封装形式:SOT-23-6L
丝印标识:V5L


具体参数详情,可直接向东沃电子DOWOSEMI要产品手册。想了解更多有关通信接口静电保护方案、ESD二极管应用、选型、参数、样品、现货、价格等信息,可直接咨询东沃电子PM:136 7581 6901(微信同号)朱经理。
