1N4007二极管

发表日期:2021-06-16浏览:1204

1N4007是一种硅材料整流二极管,把方向交替变化的交流电换成单一方向的脉冲直流电,广泛应用于各种交流变直流的整流电路中。直插二极管1N4007,低频整流二极管,正向平均电流1A,耐压1000V,封装DO-41,应用范围极其广泛。虽然很多客户都知道二极管1N4007这个物料,但是有关1N4007二极管参数和特性,却略知一二。接下来二极管厂家东沃DOWO重点要分享的是直插整流二极管1N4007的参数和特性,看完就明白了。


1N4007直插整流二极管基本参数

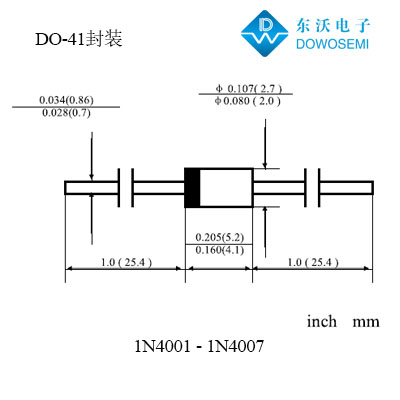

封装形式:DO-41
反向重复峰值电压:1000V
正向平均电流:1.0A
正向不重复浪涌电流:30A
正向峰值电压:1V
反向漏电流(Ta=25°C):5uA
热阻(典型,结和环境之间):55°C/W
热阻(典型,结和引线之间):25°C/W
结温:-55 °C to 125°C
储存温度:-55 °C to 150°C

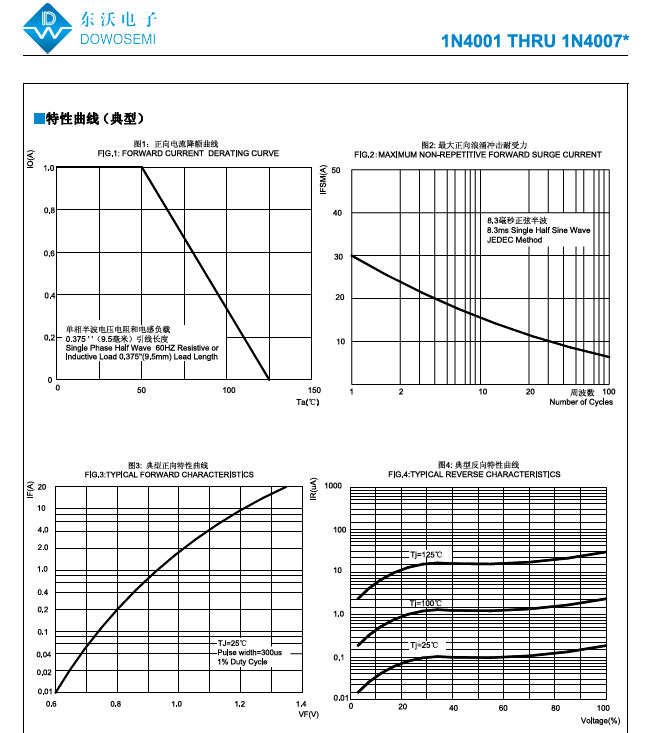

1N4007直插整流二极管主要特性

正向浪涌承受能力强
低反向漏电流
250℃/10 秒,0.375“ (9.5mm)引线长度
引线可承受5 磅(2.3kg)拉力
高温焊接保证
极性:色环端为负极
端子:镀锡轴向引线
安装位置:任意

1N4007二极管属于1N4001-1N4007*系列型号之一,具体型号还有:1N4001、1N4002、1N4003、1N4004、1N4005、1N4006、1N4007、1N4007*,对应的反向重复峰值电压分别是50V、100V、200V、400V、600V、800V、1000V、1200V。具体价格,可向东沃DOWO销售工程师(136 7581 6901朱经理 )询价,厂家直供、现货库存、质优价美!!!
