SMF5.0CA 贴片瞬态抑制二极管(TVS管)

发表日期:2021-04-15浏览:1954

      作为专业的电子工程师,相信大家都知道,瞬态抑制二极管(TVS管)在电路中主要起着过压保护和浪涌防护的重要作用,所以在选择TVS管时,考虑到它的应用范围,首先需要选取适合的TVS,其中的TVS参数也尤其重要,如果选取错误,很有可能就会对电子产品中的电路产生影响从而导致损坏,特别是新手小白,在TVS选型方面如果不太懂,一定要在专业工程师的指导下去进行选择,今天东沃电子现场来给大家举个案例,例如SMF5.0CA型号的TVS管,我们就先来说说它的参数特性以及应用范围,大家可以作为参考,接下来看看详细介绍吧。

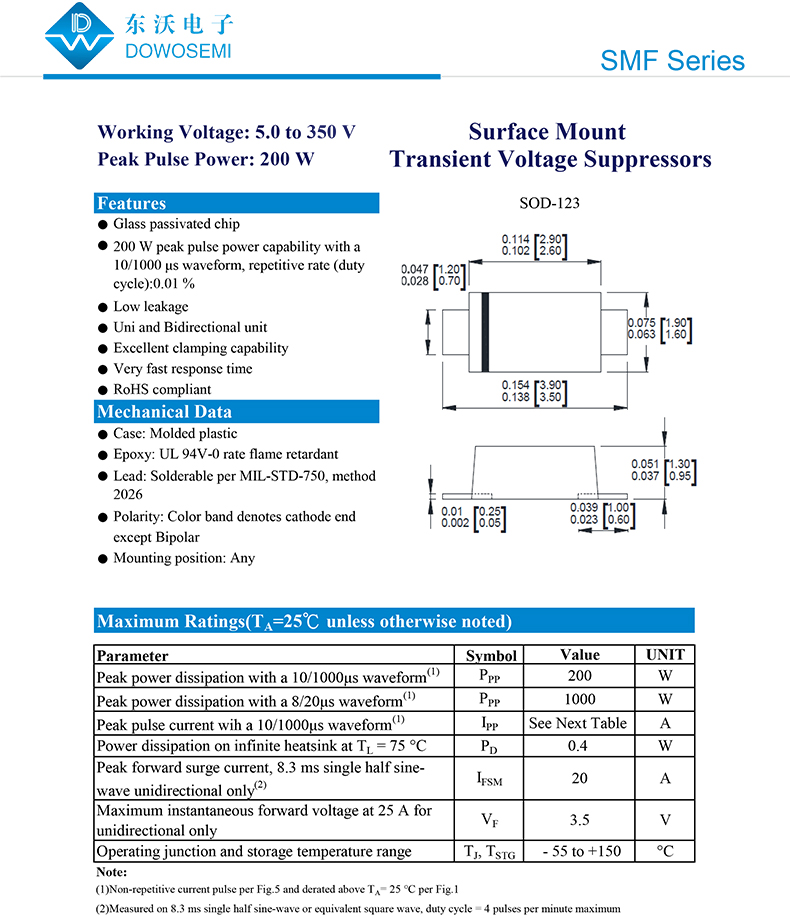

  东沃电子的SMF系列的SMF5.0CA 属于双向贴片TVS,在电子领域中是属于比较常用的型号了。在引线方面,可焊性按MIL-STD-750.方法2026可焊;在极性方面,除双极性外有色带的一端为阴极;属于塑料封装形式(SOD-123)。脉冲功率为200W,电流为21.74A,工作电压为5.0V,最小击穿电压为6.4V,最大击穿电压为7.0V,钳位电压为9.2V。操作接头和储存温度为-55~+150摄氏度,在10/1000μ波形重复率(占空比):0.01%下。同时具备电流低泄漏和优良的钳位能力,典型失效模式是在指定的电压或电流下出现。

  瞬态抑制二极管(TVS管)应用于声频/视频输入、传感器/变速器、汽车,手机,仪表仪器,电视等,只要有电路的地方,基本上都会有TVS的存在。

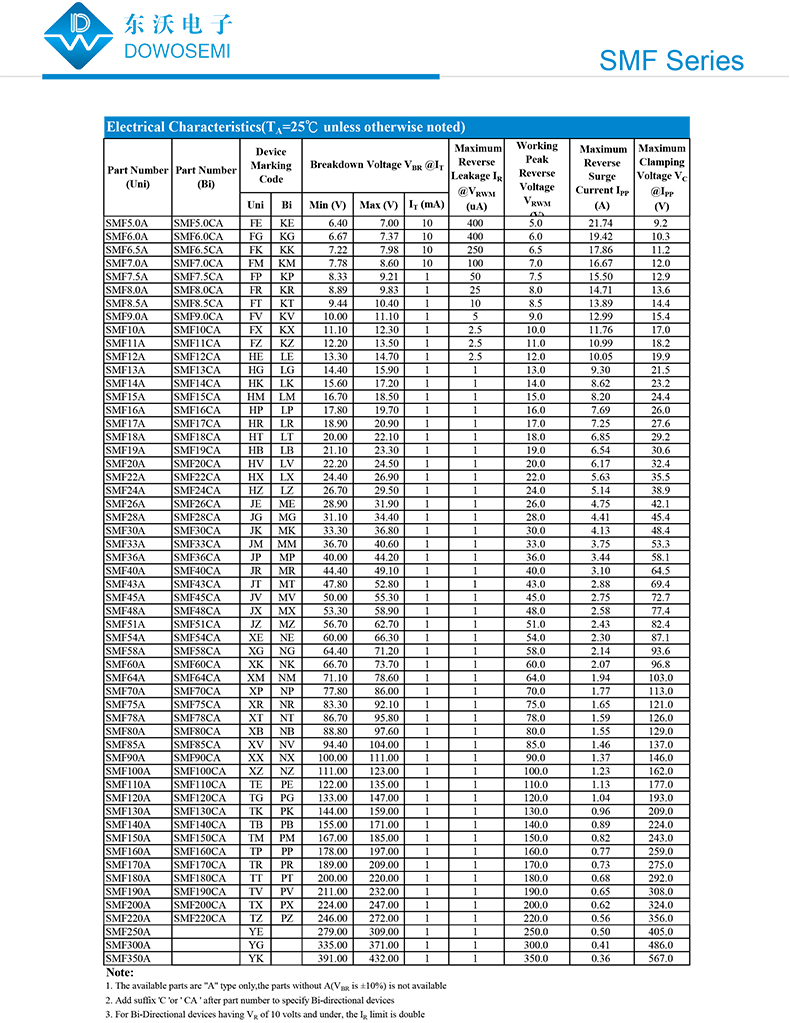

  SMF系列目前的封装形式TVS管还有以下几款型号,提供给大家参考:SMF3.3A、SMF6.0A/CA、SMF6.0A/CA、SMF6.0A/CA、SMF6.5A/CA、SMF7.0A/CA、SMF7.5A/CA、SMF8.0A/CA、SMF8.5A/CA、SMF9.0A/CA、SMF10A/CA、SMF11A/CA、SMF12A/CA、SMF13A/CA、SMF14A/CA、SMF15A/CA、SMF16A/CA、SMF17A/CA、SMF18A/CA、SMF19A/CA、SMF20A/CA、SMF22A/CA、SMF24A/CA、SMF26A/CA、SMF28A/CA、SMF30A/CA、SMF33A/CA、SMF36A/CA、SMF40A/CA、SMF43A/CA、SMF45A/CA、SMF48A/CA、SMF51A/CA、SMF54A/CA、SMF58A/CA、SMF60A/CA、SMF64A/CA、SMF70A/CA、SMF75A/CA、SMF78A/CA、SMF80A/CA、SMF85A/CA、SMF90A/CA、SMF100A/CA、SMF110A/CA、SMF120A/CA、SMF130A/CA、SMF140A/CA、SMF150A/CA、SMF160A/CA、SMF170A/CA、SMF180A/CA、SMF190A/CA、SMF200A/CA、SMF220A/CA、SMF250A/CA、SMF300A/CA、SMF350A/CA、A代表单向TVS,CA代表双向TVS.


  以上就是关于SMF系列的相关型号了,像SMF200A/CA、SMF220A/CA、SMF250A/CA、SMF300A/CA、SMF350A/CA、这几款是属于高压TVS,所以在TVS选型时一定要先了解好具体参数以便能够更好的在电路中应用。
