贴片TVS二极管SMCJ30CA系列DO-214AB封装有哪些型号

发表日期:2021-04-09浏览:1308

       今天我们就直接切入正题,关于SMCJ30CA双向TVS二极管的详细资料,近期东沃电子整理了一番,分享给大家,在TVS选型的路上,希望大家不要太迷茫,接下来我们直接上干货吧。

  所谓的TVS,它的叫法有很多种,TVS管,TVS二极管,瞬变抑制二极管,瞬态抑制二极管,钳位二级管,雪崩二极管,对于这几种叫法,很多人总是理解错误,在电子器件的领域中它的实际应用就是保护电路中的精细零件避免受到损伤。

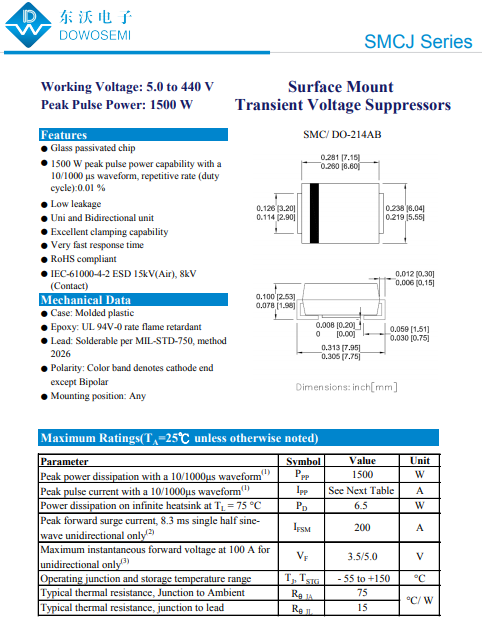

  (TVS)SMCJ30CA详细参数介绍:

  封装形式:SMC/DO-214AB

  脉冲功率:1500 W

  最小击穿电压:33.30v

  最大击穿电压:36.80

  截止电压:30.0 V

  钳位电压:48.4(VC)

  产品特性:

  玻璃钝化芯片

  具有超速度的响应速度在10/1000μ波形重复率(占空比):0.01%下

  具有超低的漏电流

  单向标记A,双向标记CA

  具备优良的钳位能力

  通过无铅认证,符合ROHS

  IEC-61000-4-2 ESD 15kV(空气),8kV(接触)

  引线:可焊性按MIL-STD-750.方法2026可焊

  极性:除双极性外有色带的一端为阴极

  反向断态电压(VR) 击穿电压(VBR) 峰值脉冲电流(IPP) 最大钳位电压(VC 或VCI) 峰值脉冲功率(PPP 电容值(C)

  以瓦或千瓦表示,1ms指数瞬态值,是IPP和VCL的乘积

  SMCJ30CA(TVS)方向与正负极测量方法:尾号A代表单向,尾号CA代表双向,有阴极线的一端为负极,没有显示的另一端则为正极,再者借助万用表来测量,一边通的代表单向TVS,两边导通代表双向TVS。


  SMCJ系列的热门型号在这里也推荐给大家:SMCJ5.0A/CA、SMCJ6.0A/CA、SMCJ6.5A/CA、SMCJ7.0A/CA、SMCJ7.5A/CA、SMCJ8.0A/CA、SMCJ8.5A/CA、SMCJ9.0A/CA、SMCJ10A/CA、SMCJ11A/CA、SMCJ12A/CA、SMCJ13A/CA、SMCJ14A/CA、SMCJ15A/CA、SMCJ16A/CA、SMCJ17A/CA、SMCJ18A/CA、SMCJ20A/CA、SMCJ22A/CA、SMCJ24A/CA、SMCJ26A/CA、SMCJ28A/CA、SMCJ30A/CA、SMCJ33A/CA、SMCJ36A/CA、SMCJ40A/CA、SMCJ43A/CA、SMCJ45A/CA、SMCJ48A/CA、SMCJ51A/CA、SMCJ54A/CA、SMCJ58A/CA、SMCJ60A/CA、SMCJ64A/CA、SMCJ70A/CA、SMCJ75A/CA、SMCJ78A/CA、SMCJ80A/CA、SMCJ85A/CA、SMCJ90A/CA、SMCJ100A/CA、SMCJ110A/CA、SMCJ120A/CA、SMCJ130A/CA、SMCJ140A/CA、SMCJ150A/CA、SMCJ160A/CA、SMCJ170A/CA、SMCJ180A/CA、SMCJ190A/CA、SMCJ200A/CA、SMCJ220A/CA、SMCJ250A/CA、SMCJ300A/CA、SMCJ350A/CA、SMCJ400A/CA、SMCJ440A/CA

  以上内容就是(TVS)SMCJ30CA型号的相关介绍了,相信以上总有一款适合您,TVS选型方面如果还有疑虑,可以咨询我们在线客服,我们有专业的指导技术专员,教您如何选择好适合自己的产品。
