压敏电阻参数-压敏电阻常选型号

发表日期:2021-03-20浏览:2439

  压敏电阻的具体型号有哪些,其实压敏电阻可以分为直插压敏电阻和贴片压敏电阻,两者的型号是有很多种,以东沃电子为例,我们的压敏电阻每个型号都有一个相对应的系列,接下来就先给大家详细的介绍一下直插压敏电阻系列的型号以及它的参数详解。

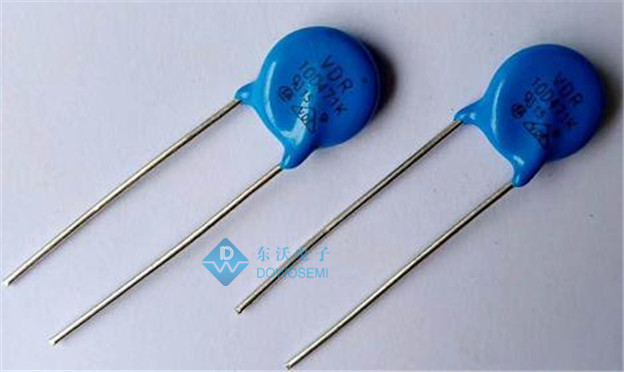

  直插压敏电阻系列:

05D封装系列型号与参数:05D180L、05D220K、05D270K、05D330K、05D390K、05D470K、05D560K、05D680K、05D820K、05D101K、05D121K、05D151K、05D181K、05D201K、05D221K、05D241K、05D271K、05D301K、05D331K、05D361K、05D391K、05D431K、05D471K、05D511K、05D561K、05D621K、05D681K、05D751K

  封装形式:05D直插

  工作温度:-40℃~ +85℃

  储存温度:-40℃~ +125℃

  表面工作温度:+115℃

  绝缘电阻:> 100MΩ

  工作电压(V0.1mA)范围:18 V-751 V

  承受浪涌电流:100 ~ 800A

  芯片直径:5mm

  响应时间<25ns

07D封装系列型号与参数:07D180L、07D220K、07D270K、07D330K、07D390K、07D470K、07D560K、07D680K、07D820K、07D101K、07D121K、07D151K、07D181K、07D201K、07D221K、07D241K、07D271K、07D301K、07D331K、07D361K、07D391K、07D431K、07D471K、07D511K、07D561K、07D621K、07D681K、07D751K、07D781K、07D821K

  封装形式:07D直插

  工作温度:-40℃~ +85℃

  储存温度:-40℃~ +125℃

  表面工作温度:+115℃

  绝缘电阻:> 100MΩ

  工作电压(V0.1mA)范围:18 V-820 V

  承受浪涌电流:250 ~ 1200A

  芯片直径:7mm

  响应时间<25ns

10D封装系列型号与参数:10D180L、10D220K、10D270K、10D330K、10D390K、10D470K、10D560K、10D680K、10D820K、10D101K、10D121K、10D151K、10D181K、10D201K、10D221K、10D241K、10D271K、10D301K、10D331K、10D361K、10D391K、10D431K、10D471K、10D511K、10D561K、10D621K、10D681K、10D751K、10D781K、10D821K、10D911K、10D102K、10D112K

  封装形式:10D直插

  工作温度:-40℃~ +85℃

  储存温度:-40℃~ +125℃

  表面工作温度:+115℃

  绝缘电阻:> 100MΩ

  工作电压(V0.1mA)范围:18 V-1100 V

  承受浪涌电流:500 ~ 3500A

  芯片直径:10mm

  响应时间<25ns

14D封装系列型号与参数:14D180L、14D220K、14D270K、14D330K、14D390K、14D470K、14D560K、14D680K、14D820K、14D101K、14D121K、14D151K、14D181K、14D201K、14D221K、14D241K、14D271K、14D301K、14D331K、14D361K、14D391K、14D431K、14D471K、14D511K、14D561K、14D621K、14D681K、14D751K、14D781K、14D821K、14D911K、14D102K、14D112K、14D152K、14D182K

  封装形式:14D直插

  工作温度:-40℃~ +85℃

  储存温度:-40℃~ +125℃

  表面工作温度:+115℃

  绝缘电阻:> 100MΩ

  工作电压(V0.1mA)范围:18 V-1800 V

  承受浪涌电流:1000 ~ 6000A

  芯片直径:14mm

  响应时间<25ns

20D封装系列型号与参数:20D180L、20D220K、20D270K、20D330K、20D390K、20D470K、20D560K、20D680K、20D820K、20D101K、20D121K、20D151K、20D181K、20D201K、20D221K、20D241K、20D271K、20D301K、20D331K、20D361K、20D391K、20D431K、20D471K、20D511K、20D561K、20D621K、20D681K、20D751K、20D781K、20D821K、20D911K、20D102K、20D112K、20D152K、20D182K

  封装形式:20D直插

  工作温度:-40℃~ +85℃

  储存温度:-40℃~ +125℃

  表面工作温度:+115℃

  绝缘电阻:> 100MΩ

  工作电压(V0.1mA)范围:18 V-1800 V

  承受浪涌电流:2000 ~ 10000

  芯片直径:20mm

  响应时间<25ns

25D封装系列型号与参数:25D201K、25D221K、25D241K、25D271K、25D301K、25D331K、25D361K、25D391K、25D431K、25D471K、25D511K、25D561K、25D621K、25D681K、25D751K、25D781K、25D821K、25D911K、25D102K、25D112K

  封装形式:25D直插

  工作温度:-40℃~ +85℃

  储存温度:-40℃~ +125℃

  表面工作温度:+115℃

  绝缘电阻:> 100MΩ

      工作电压(V0.1mA)范围:18 V-1800 V

  承受浪涌电流:15000 ~ 18000A

  芯片直径:25mm

  响应时间<25ns

  以上是关于“压敏电阻参数-压敏电阻常选型号”的详细介绍了。如果还不知道压敏电阻该怎么选型,可以咨询东沃电子的客服,我司是一家专业生产保护电子器件的供应厂商,免费提供选型和技术支持服务。
