车用TVS二极管,汽车电子产品防护的“秘钥”

发表日期:2021-02-23浏览:821

众所周知,汽车电子产品是一个对性能可靠性极高的产品。要知道,汽车电子产品在汽车行驶过程中,很容易受到静电、快速脉冲群、电磁干扰等影响,轻则导致设备无法正常工作,重则影响车上人员的生命安全。为此,电子工程师在设计汽车电子产品时,对电路保护的考虑是非常重要的,且不容忽视。汽车电子产品电路防护方案中,需要用的电路保护器件有很多,主要有TVS二极管、ESD静电保护二极管、陶瓷气体放电管、自恢复保险丝、压敏电阻等等。


接下来重点讲解的是:TVS(Transient Voltage Suppressors),即瞬态电压抑制器,又称雪崩击穿二极管、TVS二极管、瞬态抑制二极管、瞬变电压抑制二极管,是采用半导体工艺制成的单个PN结或多个PN结集成的器件。TVS二极管由于具有响应速度快,钳位电压低,电压精准等优点,因而应用于对保护器件要求比较高的场合,如汽车电子、工业控制、照明,通信等行业,如DC电源线,RS485 接口,通信电源,I/O 口等。

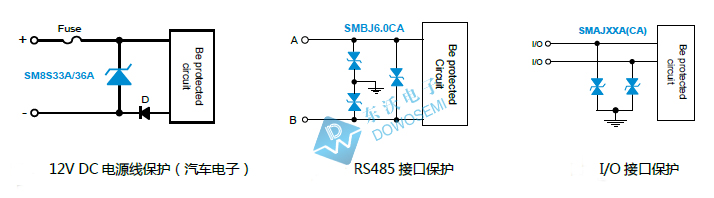

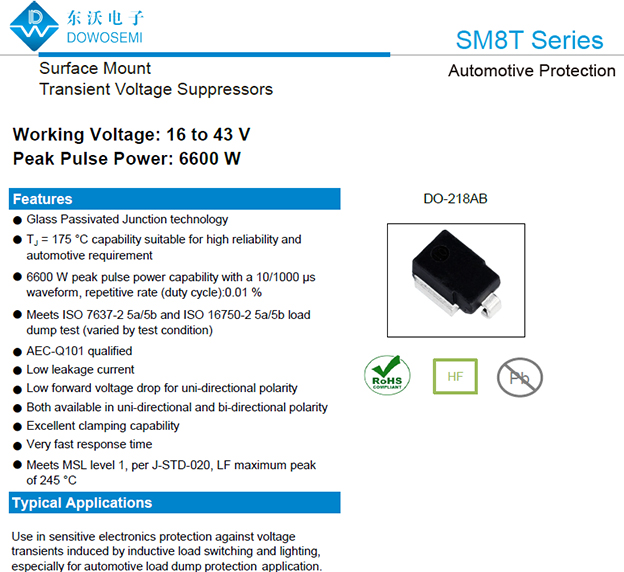

从上图中的第一个图:12V DC 电源线保护(汽车电子)防护方案图可以看出,电路保护元器件选用的是车用TVS二极管:SM8S33A和SM8S36A,DO-218AB封装,峰值脉冲功率6600W。说起“车用TVS二极管”,SM8S系列是其一,国产TVS品牌东沃电子供应的车用TVS二极管还有:SM5S系列(功率3600W,封装DO-218AB)、SM6S系列(功率4600W,封装DO-218AB)、SM8T系列(功率6600W,封装DO-218AB)、LDP系列(功率6000W,封装P600/R-6)。


汽车电子产品过7637-5a/5b测试时,必然少不了车用TVS二极管来助力。过7637-5a/5b测试,TVS二极管该如何选型,这是个问题。有关具体解决方案,详情咨询东沃FAE电子工程师!
