CAN总线保护TVS二极管阵列选型

发表日期:2020-12-18浏览:1926

尽管CAN总线具有很强的抗干扰能力,但是在实际应用中,其仍然会受到静电以及浪涌的干扰。要知道,浪涌是几种瞬态骚扰中能量最高之一,其过电流很大,可达到kA级别,浪涌过电压和过电流会严重地造成CAN总线电路损坏,影响相关设备的正常运行。为了提高CAN总线抗浪涌防护能力,电子工程师会选用各种电路保护器件(如:TVS二极管阵列、陶瓷气体放电管、压敏电阻等)为其保驾护航。接下来,重点介绍几种比较常用的CAN总线保护TVS二极管阵列。

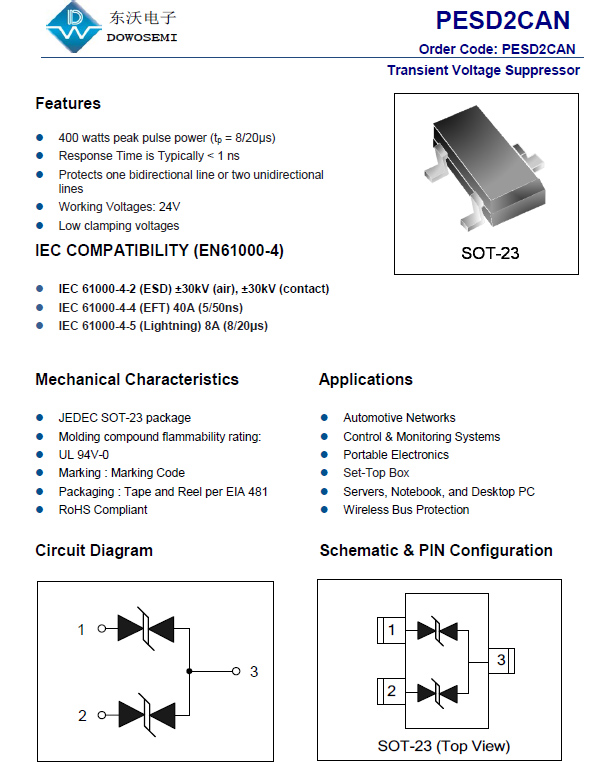

1)PESD1CAN/PESD2CAN

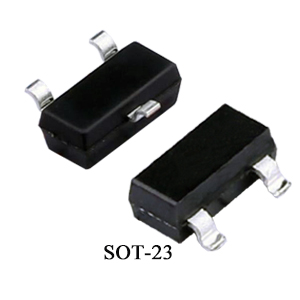

PESD1CAN/PESD2CAN采用小型SOT-23表面贴装设备(SMD)塑料封装,设计用于保护两条车用控制器局域网(CAN)总线免除静电放电(ESD)和其他瞬态电压导致的损坏。

400瓦峰值脉冲功率(tp=8/20μs)
SOT-23封装
响应时间通常小于1ns
Protects one bidirectional line or two unidirectional lines
工作电压:24V
低箝位电压、低结电容
Solid-state silicon avalanche technology
IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 8A (8/20μs)Molding compound flammability rating:UL 94V-0
符合RoHS

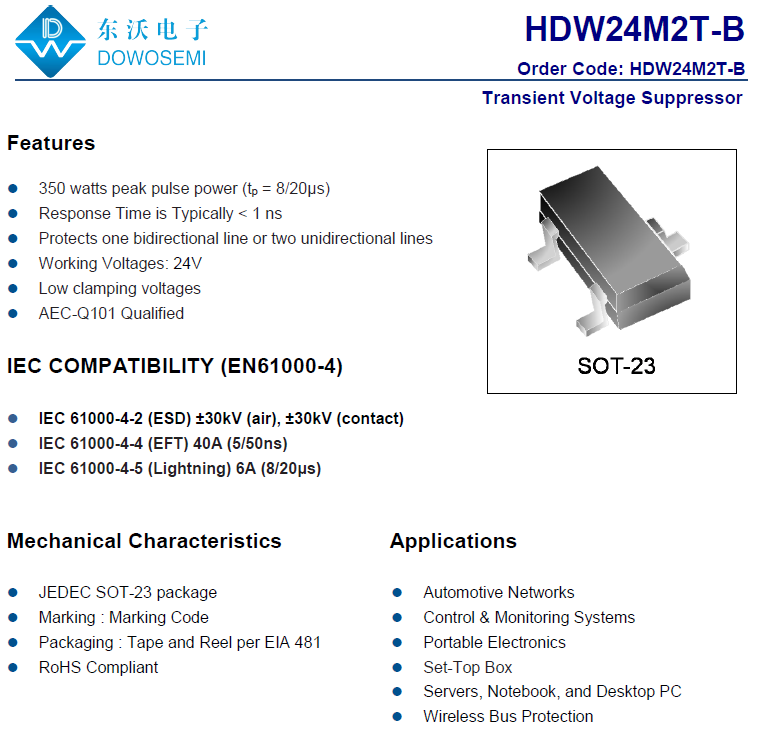

2)HDW24M2T-B
350 watts peak pulse power (tp = 8/20μs)
Response Time is Typically < 1 ns
Protects one bidirectional line or two unidirectional lines
Working Voltages: 24V
JEDEC SOT-23 package
Low clamping voltage
IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 6A (8/20μs)
AEC-Q101 Qualified
RoHS Compliant

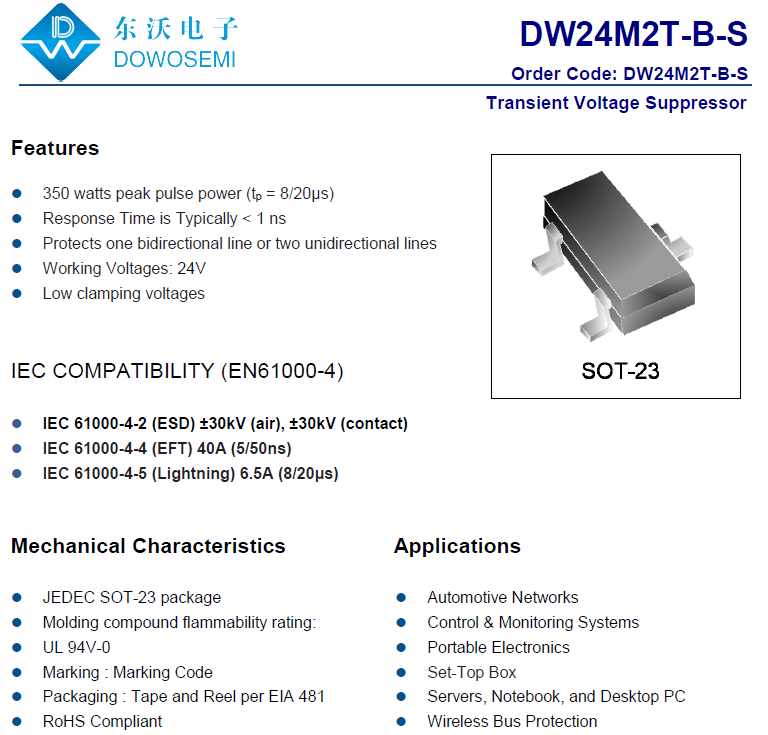

3)DW24M2T-B-S
350 watts peak pulse power (tp = 8/20μs)
JEDEC SOT-23 package
Response Time is Typically < 1 ns
Protects one bidirectional line or two unidirectional lines
Working Voltages: 24V
Low clamping voltages
IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 6.5A (8/20μs)
RoHS Compliant


在CAN总线浪涌静电保护中,PESD1CAN、PESD2CAN、HDW24M2T-B、DW24M2T-B-S这四种TVS二极管阵列是市场中应用比较多的电路保护器件,市场应用成熟、稳定、高可靠性。具体选用哪种TVS二极管阵列为CAN总线安全保驾护航,还需在技术的指导下完成。
