ESD二极管和TVS二极管,有哪些区别?

更新时间:2020-10-15

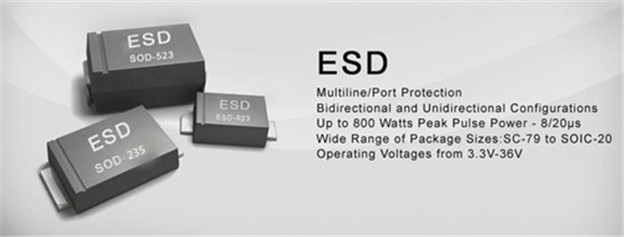

关于ESD二极管和TVS二极管,很多人还傻傻地分不清楚这两者的区别,总以为这是同一个二极管。ESD二极管,亦称为TVS二极管阵列,是由多个TVS晶粒或二极管采用不同的布局设计成具有特定功能的单路或多路ESD保护器件。TVS二极管,亦称为瞬态电压抑制二极管,是在稳压二极管工艺上发展起来的一种新型高效电路保护元器件。那么,关于ESD二极管和TVS二极管,这两者之间有什么区别呢?接下来,从功率、封装、应用来谈它们之间的差异。


一、功率

ESD二极管和TVS二极管在工作原理上是一样的,但是,在功率方面,两者之间的差异还是很大的。ESD二极管,一般功率都在50W、90W、100W、200W、350W、400W、450W、500W等。ESD二极管的功率普遍都比较低。而TVS二极管的功率有:200W、400W、500W、600W、1000W、1500W、3000W、3600W、4600W、5000W、6000W、6600W、15000W、30000W,甚至还有超高功率的TVS二极管。

二、封装

ESD二极管和TVS二极管的封装完全不一样。ESD二极管封装有:SOT-23、SOD-523、DFN0603-D、DFN1006-2L、SOD-323F、DFN-2L、SOD-323、SOT-353、DFN0603-2L、DFN2010-8L等等。TVS二极管封装有:DO-218AB、SMA/DO-214AC、SMB/DO-214AA、SMC/DO-214AB、SOD-123、DO-41、DO-15、DO-201、R-6/P600、NA等等。


三、应用

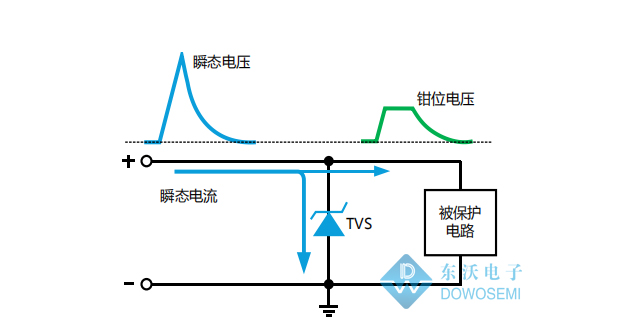

ESD二极管功能是防静电,静电防护的前提条件就要求其电容值要足够地低,一般在1PF-3.5PF之间最好,主要应用于板级保护。而TVS二极管功能是防浪涌过电压,主要应用于初级和次级保护。在选用ESD静电保护二极管时,更多看中的是ESD rating (HBM/MM)、IEC61000-4-2的LEVEL和结电容。而选用TVS瞬态抑制二极管,更多看中的是击穿电压、箝位电压、工作电压、封装和功率。

尽管ESD和TVS差异比较大,但是在实际应用中,二者之间相辅相成、紧密相连的,各自发挥自己的优势,更好地为电路安全保驾护航!在应用保护中,具体选用什么型号的ESD和TVS,还需要在技术的指导下选型。有关ESD和TVS选型,可以多看看这两篇文章!
ESD二极管选型:
http://www.dowosemi.cn/zhinan/detail/2.html
TVS二极管选型:http://www.dowosemi.cn/zhinan/detail/1.html
