TVS二极管的作用

更新时间:2020-09-27

TVS二极管的作用是什么?关心这个问题的人,大多数是刚接触电子元器件的人士,抱着一颗学习的心态来了解TVS瞬态抑制二极管,暂时不需要采购TVS,或许未来某一天才会用上。那么,TVS瞬态抑制二极管到底是一种什么样的电子元器件呢?它的作用是什么?


TVS二极管定义

TVS二极管是一种新型高效电路保护元器件,是在齐纳二极管工艺基础上发明。业内对TVS二极管的叫法有很多,TVS、TVS管、瞬态电压抑制二极管、瞬态抑制二极管、瞬变电压抑制二极管、瞬变抑制二极管、瞬态二极管、瞬变二极管等等。TVS二极管有单双向之分,其电路符号和齐纳二极管相同,但是其工作原理与齐纳二极管是有差异的。

TVS二极管特性

TVS二极管之所以能够被广泛应用计算机系统、通信设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、 CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪声的抑制等各个领域,主要还是由于其瞬态功率大、响应时间快、低电容、低漏电流、击穿电压偏差小、钳位电压易控制、小体积、易安装等优势。


TVS二极管作用

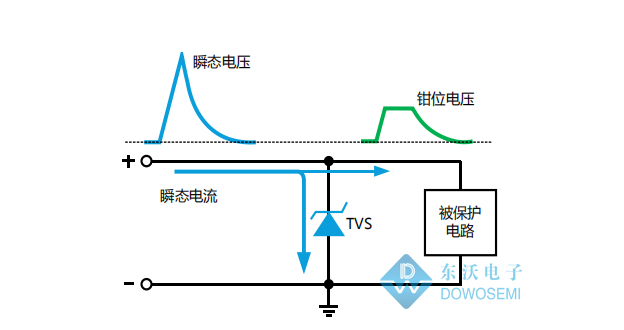

那么,TVS二极管的作用是什么呢?了解其作用之前,先来看看TVS二极管工作原理。当TVS二极管的两端经受瞬间高能量冲击时,它以PS秒级的速度把两端间的阻抗值由高阻抗变为低阻抗,以吸收一个瞬间大电流,把它的两端电压箝制在一个预定的数值上,从而保护后面的精密元器件不受瞬态高压尖峰脉冲的冲击。从TVS二极管的工作原理可以看出,TVS二极管的作用就是浪涌保护。


TVS二极管种类繁多,贴片直插,大功率小功率、高压低压、低电容高电容等等,封装多样,总有一款能够满足您的需求。有关TVS管选型,可以多看看这篇干货:TVS二极管选型指南
