DFN2.5X1-10L封装的ESD保护二极管DW05-4R2P-S,超低结电容0.3pF

更新时间:2020-09-11

TVS二极管厂家东沃电子推出的超低结电容TVS二极管阵列DW05-4R2P-S,为高速数据接口提供ESD静电放电保护,是一款理想型通信接口的ESD静电保护器件。ESD保护二极管DW05-4R2P-S采用小型的DFN2.5X1-10L塑料封装,其结电容值仅为0.3pF,每个器件可保护4条高速数据线,可保护寄生敏感系统,使其不受过压和过流瞬态事件的影响。DW05-4R2P-S具有低电容、小尺寸和高ESD稳定性,非常适合高速数据端口和高频线应用,其低钳位电压可最大限度地减小所保护的IC受到的电压应力。

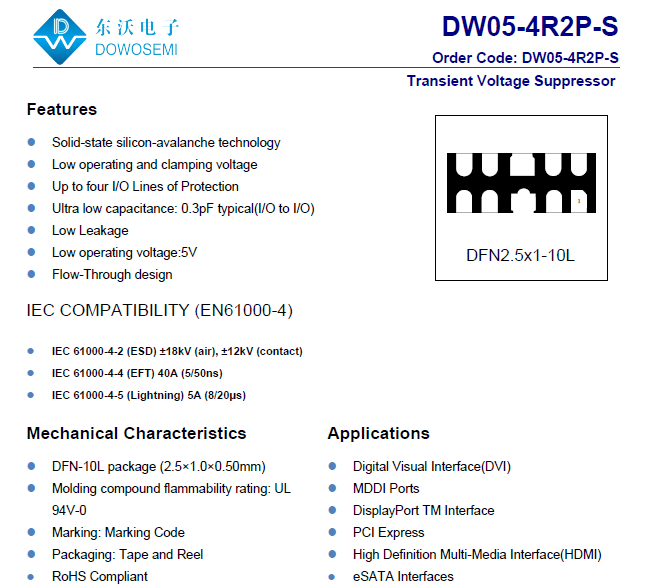

ESD保护二极管DW05-4R2P-S特点

·峰值脉冲功耗:100W
·Solid-state silicon-avalanche technology
·Low operating and clamping voltage
·Up to four I/O Lines of Protection
·Ultra low capacitance: 0.3pF typical(I/O to I/O)
·Low Leakage
·Low operating voltage:5V
·Flow-Through design
·IEC 61000-4-2 (ESD) ±18kV (air), ±12kV (contact)
·IEC 61000-4-4 (EFT) 40A (5/50ns)
·IEC 61000-4-5 (Lightning) 5A (8/20μs)
·DFN-10L package (2.5×1.0×0.50mm)
·Molding compound flammability rating: UL 94V-0
·Marking: Marking Code
·Packaging: Tape and Reel
·RoHS Compliant

ESD保护二极管DW05-4R2P-S应用

·数字视频接口(DVI)
·MDDI端口
·DisplayPort TM接口
·PCI Express
·高清多媒体接口(HDMI)
·eSATA接口

更多有关ESD保护二极管DW05-4R2P-S信息,可向ESD保护二极管厂家东沃电子免费索取。当然,如需电路保护方案设计、EMC测试、器件选型、样品申请,东沃电子DOWOSEMI,一站式免费为您提供。技术服务咨询热线:138 5774 8594(微信同号)陈工!
