超低电容TVS二极管阵列DW05DUCF-B

发表日期:2020-05-30浏览:1357

超低电容TVS二极管阵列DW05DUCF-B

TVS二极管阵列DW05DUCF-B是一款超小型化、超低电容值、低限制电压硅材料的静电保护器件。ESD静电保护二极管DW05DUCF-B,完全直接取代了行业传统聚合物或陶瓷材料的开启电压高、一致性不强同时耐受性较差的ESD保护元件。

TVS二极管阵列DW05DUCF-B,DFN1006封装,尺寸大小为 1.0mm*0.6mm*0.5mm,大大的节约了PCB板有效空间。DW05DUCF-B,低箝位电压,大大地提高了对被保护电路的安全性;0.5pF 超低电容值,适用于各类超高速数据线接口及传统低速数据ESD静电保护。超低电容TVS二极管阵列DW05DUCF-B广泛应用于USB2.0、USB3.0、HDMI、STB、以太网接口等产品数据线路接口上,是一种高效率的ESD静电防护器件。

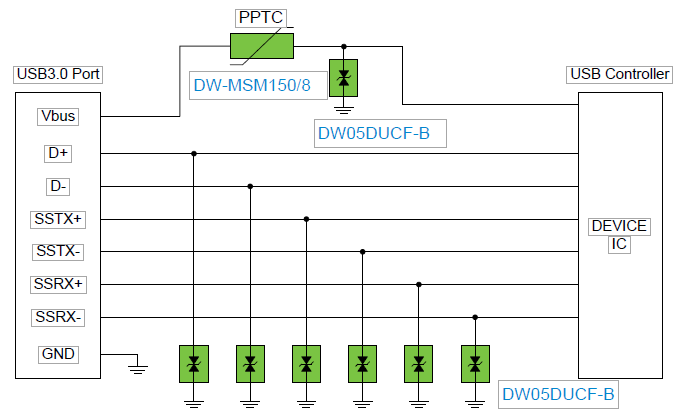

DW05DUCF-B在USB3.0接口静电保护应用的方案图:

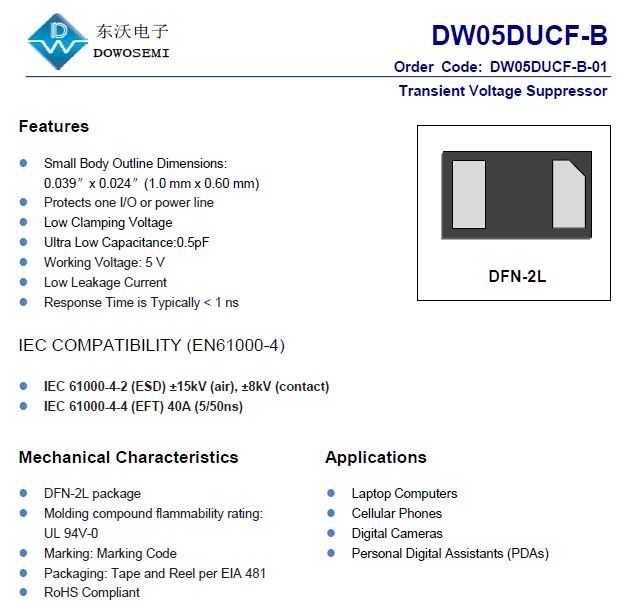

超低电容TVS二极管阵列DW05DUCF-B参数特性:
