瞬态电压抑制二极管有方向性吗?

发表日期:2020-05-26浏览:1489

瞬态电压抑制二极管有方向性吗?不可否认,能提出这个问题的伙伴们,一定是在学习TVS二极管的路上行走,这种学习态度是值得我们学习的。不懂的问题,就要多问多看,学习到的东西是自己的,别人想拿走都拿不走。瞬态电压抑制二极管的叫法有很多,有TVS、TVS二极管、TVS管、瞬变电压抑制二极管、瞬变抑制二极管、瞬态抑制二极管。TVS二极管根据方向可分为双向TVS二极管和单向TVS二极管。

单向TVS管一般应用在直流保护中,双向TVS管应用在交流保护中,多路保护选用TVS管阵列,大功率保护选用TVS管专用保护模块。具体选用什么型号的TVS二极管来防护,则需要根据电路的防护需求和情况来选型。具体可免费咨询东沃技术员陈工,随时为您服务。


单向TVS二极管有正负极之分,有阴极线的一端为负极,另一端为正极;双向TVS二极管无正负极之分,在焊接中不需要区分正负极。那么,关键问题来了,怎么区分单双向呢?

1)看实物:不管是直插还是贴片TVS二极管,单向TVS二极管有一根很明显的阴极线,对于大功率TVS二极管而言,很明显地就能区分出来。对于小功率器件来说,则需要借助放大镜来查看。

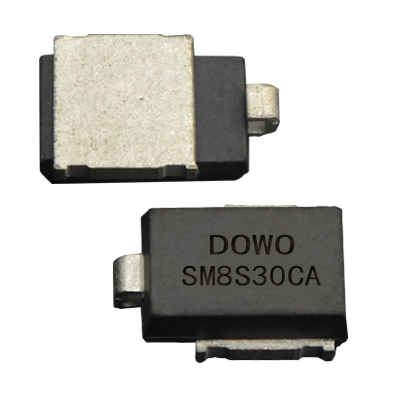

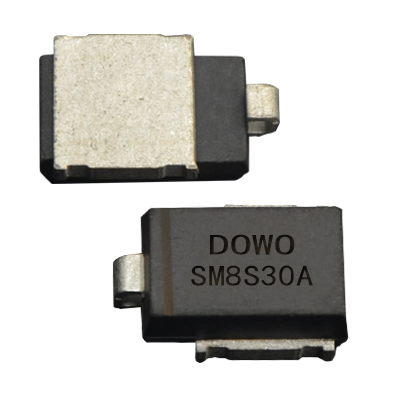

2)看型号:虽然不同的品牌,其TVS二极管型号命名方式不一样,但是还是有规律的。以品牌东沃DOWO供应的TVS二极管为例,型号尾缀字母是A的代表单向,尾缀字母是CA的代表双向,SM8S30A是单向TVS二极管,SM8S30CA是双向TVS二极管。
3)看规格书:TVS二极管的第一页就有描述,单向TVS二极管则单向导通,双向TVS二极管则双向导通。
4)用万用表:借助万用表来测,单向TVS二极管一边通,双向TVS二极管两边都导通。

看完,是不是瞬间就明白了?如果还有不明白的地方,TVS二极管厂家东沃电子客服随时您解答!
