陶瓷气体放电管优缺点,您知道多少?

发表日期:2020-05-14浏览:1553

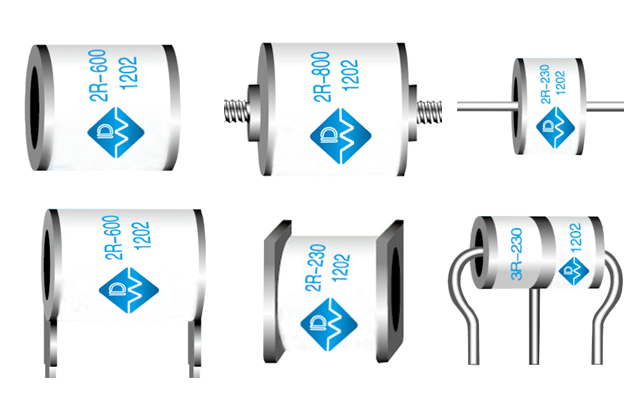

都知道,陶瓷气体放电管是雷击浪涌防护方案中比较常见的一种开关保护元件,常用于交直流电源的防雷和各种信号的防雷方案中。所谓陶瓷气体放电管,其内部是由一个或一个以上放电间隙内充有惰性气体构成的密闭器件。陶瓷气体放电管的电气性能取决于气体种类、气体压力、内部电极结构、制作工艺等因素。陶瓷气体放电管可以承受高达数十甚至数百千安培的浪涌电流冲击,具有极低的结电容,应用于保护电子设备和人身免遭瞬态高电压的危害。


陶瓷气体放电管工作原理:当两极间产生足够大的电量,极间间隙被放电击穿,这时由绝缘状态转变成为导电状态,这种现象与短路较为相似。当处于导电状态下时,两极间的电压会较低,一般是在20~50V之间,其能够对后级电路起到很好的保护作用。气体放电管的优点在于其具有较大的绝缘电阻,寄生电容不大,而且具有很强的浪涌防护能力。但是,气体放电管也存在一定的缺陷,比如其放电时产生的延时较大,动作的灵敏度也不够理想,有时甚至会出现续流现象,长时间的续流会导致放电失败。

陶瓷气体放电管优点:
绝缘电阻很大,寄生电容很小,浪涌防护能力强;击穿(导通)前相当于开路,电阻很大,没有漏电流或漏电流很小;击穿(导通)后相当于短路,可通过很大的电流,压降很小;脉冲通流容量(峰值电流)很大;2.5kA~100kA;具有双向对称特性;电容值很小,小于3pF。

陶瓷气体放电管缺点:
响应速度较慢,动作灵敏度不够理想,部分型号会出现续流现象,长时间续流会导致失效,对于波头上升陡度较大的雷电波难以有效地抑制。由于气体电离需要一定的时间,所以响应速度较慢,反应时间一般为0.2~0.3μs(200~300ns),最快也有0.1μs(100ns)左右,在它未导通前,会有一个幅度较大的尖脉冲漏过去,而起不到保护作用。击穿电压一致性较差,分散性较大,一般为±20%。击穿电压只有几个特定值。

了解更多有关陶瓷气体放电管特性、参数及应用,可直接与东沃电子技术陈工联系!
