压敏电阻怎么看型号?

更新时间:2019-12-03

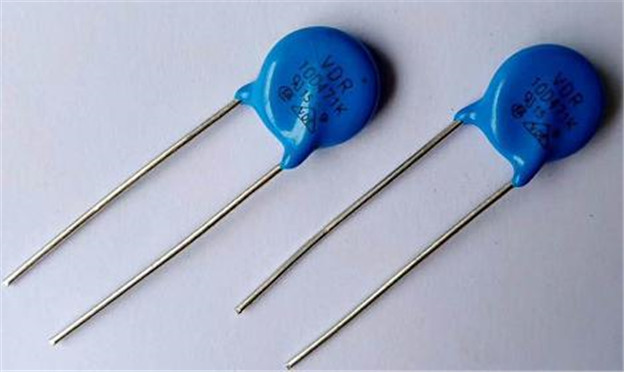

压敏电阻是一种具有非线性伏安特性的电阻器件,主要用于在电路承受过压时进行电压钳位,吸收多余的电流以保护敏感器件。压敏电阻种类非常多,根据材料可分为碳化硅压敏电阻、氧化锌压敏电阻、硒化镉压敏电阻器、金属氧化物压敏电阻器以及钛酸钡压敏电阻器等。目前,市面上应用比较多的是氧化锌压敏电阻。面对市面上琳琅满目的压敏电阻,有采购商问,该如何看型号呢?从压敏电阻型号中,能看出什么信息呢?


其实,关于压敏电阻知识的分享,东沃电子之前就科普过了好几次了。关于“压敏电阻怎么看型号”这个问题,东沃电子再次来科普下。以东沃电子供应的MY31-270/3和MYL1-1,其中的字母和数字有什么代表意义呢?

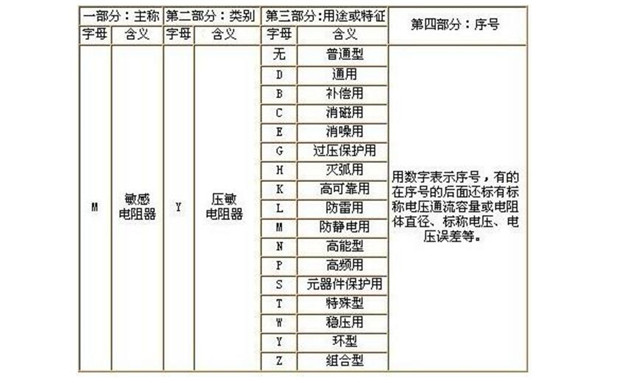

第一个字母“M”,表示主称,为敏感电阻器;
第二个字母“Y”,表示类别,敏感电阻器为压敏电阻;
第三个字母,表示用途或特征,无—普通型,D—通用,B—补偿用,C—消磁用,D—消噪用,G—过压保护用,H—灭弧用,K—高可靠用,L—防雷用,M—防静电用,N—高能型,P—高频用,S—元器件保护用,T—特殊型,W—稳压用,Y—环型,Z-组合型;
第四部分数字,表示序号,有些压敏电阻序号后面还有标称电压、电压误差、电阻体直径等。

M—敏感电阻器,Y—压敏电阻器,L—防雷用,1-1—序号,所以MYL1-1是防雷用压敏电阻器;31—序号,270—标称电压270V,3—通流容量3KA,所以MY31-270/3是270V/3KA普通压敏电阻器。

想了解更多有关压敏电阻知识,东沃电子,只传递有价值的电路保护元器件知识,更好地为您服务!
