PSM712瞬态抑制TVS二极管,RS-485端口EMC防护元器件

发表日期:2019-10-18浏览:1068

提及RS-485,不管是对老手电子工程师还是新手电子工程而言,并不觉得陌生。RS-485端口专为通信联网接口而生,起源于在工业、电力、自动化及仪器仪表选型时,需要一个具有联网通讯的接口。在RS-485通讯接口中,只需要两根通讯线,就可在2个或2个以上的机器设备上进行数据传输,但是,在这种情况,就很容易发生ESD、EFT、Surge共模干扰,此时,就需要对RS-485端口进行EMC防护。那么,该如何防护呢?

专业高品质被动保护器件厂商——东沃电子,按照国际电工委员会规范和设计原则,设计出三种不同级别的RS485端口EMC防护方案,并已通过EMC测试认证,从事根本上解决了RS-485端口工模的问题。在整个防护方案中,PSM712瞬变抑制TVS二极管阵列是关键。


有一种TVS二极管阵列,叫PSM712

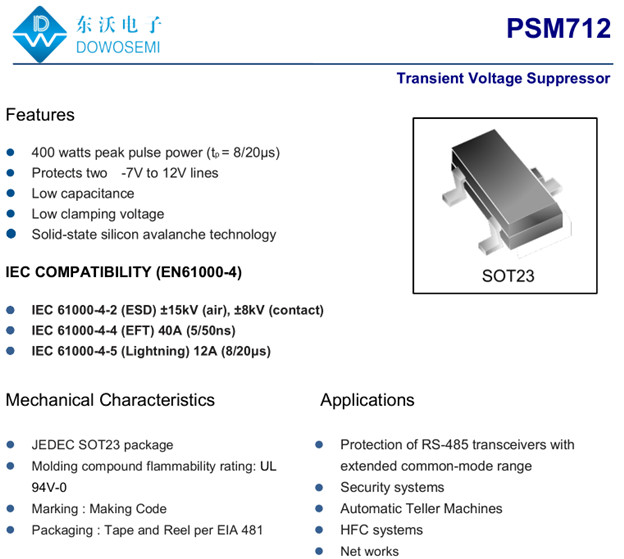

PSM712瞬态抑制TVS二极管阵列是专为保护具有非对称工作电压(-7V至12V)的RS-485应用而设计的,使其端口免受ESD、EFT和雷电导致的浪涌电流带来的危害。TVS二极管阵列PSM712,能够吸收高于IEC 61000-4-2国际标准规定之最高级别的反复性ESD放电,同时在极低的箝位电压下安全地耗散19A的8/20us波形浪涌电流,根本不用担心其功能会发生退化。

东沃电子供应的PSM712瞬态抑制二极管阵列参数详解:

封装:SOT-23

功率:400W

电压:12V

电容值:55pF-75pF

浪涌电流:12A

PSM712瞬变抑制二极管阵列特色优势

• 高可靠浪涌和增强型ESD保护功能;

• 非对称断态电压,符合RS-485收发器规格;

• 低动态电阻(0.5Ω TYP)提供出色的箝位性能;

• 出色的功率处理能力,相比行业其他解决方案高出50%,带来更多的自由度;

• 低箝位电压,不干扰线路的正常工作;

• 低动态电阻(0.5Ω TYP)提供出色的箝位性能;

• 75pF最大的低电容负载有利于保持信号的完整性,同时,在长距离RS-485布线中,能够• 最大限度减少数据的丢失;

• 符合AEC-Q101汽车级标准;


PSM712瞬态抑制二极管阵列在RS-485中的应用

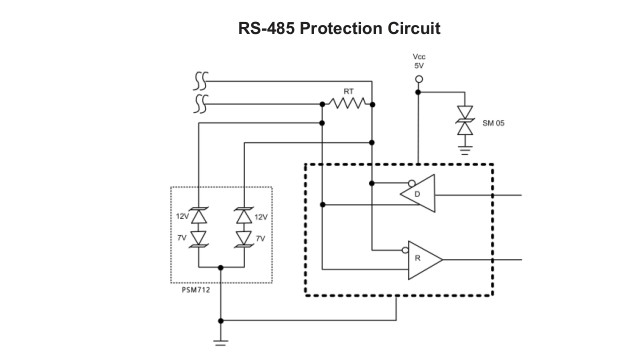

EIA RS-485 specifies a ±7V ground difference between devices on the bus. This permits the bus voltage to range from +12V (5V + 7V) to -7V (0 - 7V).The PSM712 is designed to protect two RS-485 data lines in extended common mode applications. The PSM712 may be used to protect devices from transient voltages resulting from ESD, EFT, and lightning.The device is designed with asymmetrical operating voltages for optimum protection. The TVS diodes at pins 1 and 2 have a working voltage of 12 volts. These pins are connected to the differential data line pairs. The TVS diodes at pin 3 have a working voltage of 7 volts. Pin 3 is connected to ground. The internal TVS diodes of the PSM712 will protect the transceiver input from positive transient voltage spikes greater than 12V and Negative spikes greater than 7V.

除了RS-485端口的防护应用,PSM712瞬变抑制二极管阵列还应用在汽车电子、现场总线、安全系统、自动柜员机(ATM)、自动化设备、企业交换机、通讯设备、HFC系统、DMX512、Modbus、Profibus现场总线等产品领域中。具体电路安全应用解决方案,可与东沃电子FAE工程师详细沟通。东沃电子自主研发、生产、销售的PSM712,品质保障、货源充足、现货库存、闪电供货,同时从方案设计、产品选型、EMC测试、样品申请、个性定制等一站式满足广大客户的需求。
