TPSMBJ系列车规级瞬态抑制二极管,您真的吃透了吗?

发表日期:2019-09-05浏览:1134

TVS瞬态电压抑制二极管是一种高效能的电子电路保护器件,专门为解决电子设备电压瞬变和浪涌防护问题而研发设计生产出来的,主要用于对电路进行瞬态保护。在国内外电子产品和高可靠设备中,TVS二极管的应用十分普遍,随着TVS的应用范围和使用数量的增加,TVS二极管的可靠性备受关注,这可靠性不仅是TVS自身的,而且还关系到被保护电子电路中的使用可靠性。为此,电路保护元器件TVS二极管采购,一定要找家可靠、专业的供应商。TVS二极管种类繁多,车规级TVS管TPSMBJ系列是其中的一类。问题来了,有关TPSMBJ系列TVS管,您真的吃透了吗?


TVS二极管TPSMBJ系列详解

国内TVS管品牌商东沃电子(DOWOSEMI)专业供应TPSMBJ系列瞬态电压抑制二极管,该系列产品具有如下特点:

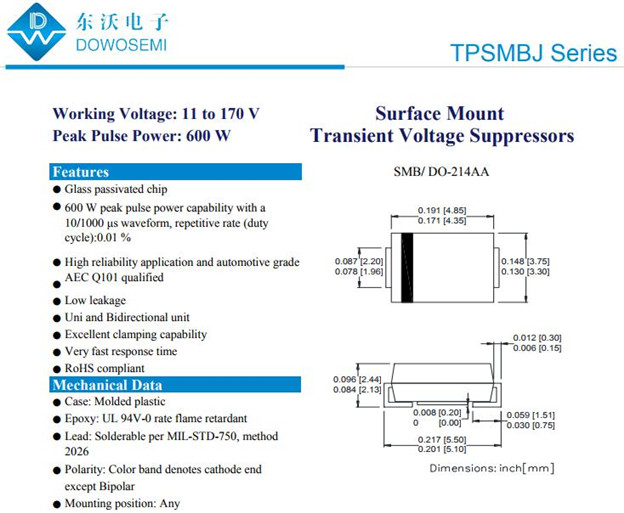

• 峰值功率可达600W
• SMB/DO-214AA贴片封装
• 最大反向泄漏电流仅1uA;
• 快速的响应速度;
• 出色的钳位能力;

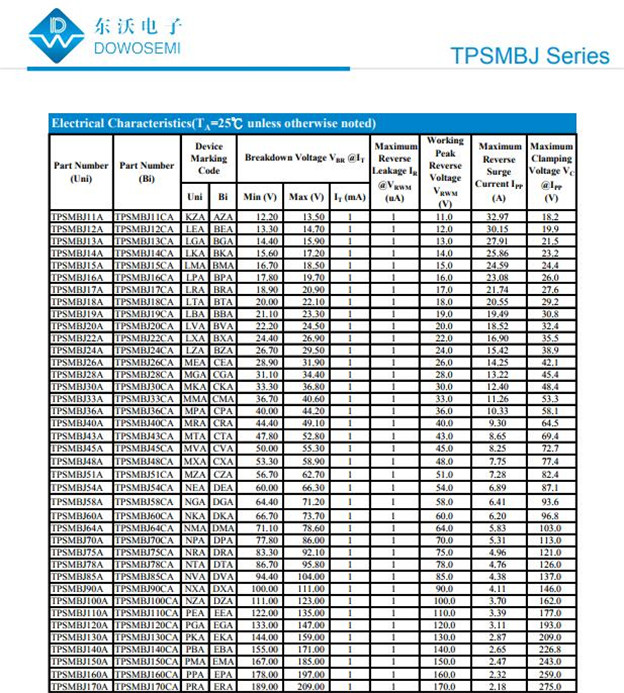

• 保护电压范围11V到170V,单双向可选:TPSMBJ11A/CA、TPSMBJ12A/CA、TPSMBJ13A/CA、TPSMBJ14A/CA、TPSMBJ15A/CA、TPSMBJ16A/CA、TPSMBJ17A/CA、TPSMBJ18A/CA、TPSMBJ19A/CA、TPSMBJ20A/CA、TPSMBJ22A/CA、TPSMBJ24A/CA、TPSMBJ26A/CA、TPSMBJ28A/CA、TPSMBJ30A/CA、TPSMBJ33A/CA、TPSMBJ36A/CA、TPSMBJ40A/CA、TPSMBJ43A/CA、TPSMBJ45A/CA、TPSMBJ48A/CA、TPSMBJ51A/CA、TPSMBJ54A/CA、TPSMBJ58A/CA、TPSMBJ60A/CA、TPSMBJ64A/CA、TPSMBJ70A/CA、TPSMBJ75A/CA、TPSMBJ78A/CA、TPSMBJ85A/CA、TPSMBJ90A/CA、TPSMBJ100A/CA、TPSMBJ110A/CA、TPSMBJ120A/CA、TPSMBJ130A/CA、TPSMBJ140A/CA、TPSMBJ150A/CA、TPSMBJ160A/CA、TPSMBJ170A/CA。

其中,TPSMBJ11A、TPSMBJ18A、TPSMBJ18CA、TPSMBJ22CA、TPSMBJ30CA、TPSMBJ33A、TPSMBJ33CA、TPSMBJ36CA、TPSMBJ45CA、TPSMBJ54CA是应用比较频繁的TVS二极管,有关其具体应用方案,可直接与东沃FAE电子工程师沟通。


TVS二极管TPSMBJ系列在电动汽车引擎生效模拟器的应用

新能源电动汽车引擎声效模拟器是利用MCU和音频放大芯片播放模拟电动汽车在不同车速下行驶的声音。该声效模拟MCU需要通过CAN总线与BCM系统通讯,总线需要TVS保护,东沃电子车规级TVS管TPSMBJ系列,瞬态功率可达600W,满足各种应用规格,出色的箝位电压能力,根据EMC国际标准设计,满足EMC保护要求,符合AEC-Q101认证标准。

对于电动汽车引擎声效模拟器的CAN总线,CAN总线的显性电平并不高,一般在2V-4V。所以,对于EMI和ESD保护,东沃电子供应的TPSMBJ系列TVS管的可选择性余地很大,可选择TPSMBJ11A,11V启动保护,最大电流可达32.97A。对于TPSMBJ系列常用电压和功率值型号,东沃电子现货库存,闪电供货。

TVS二极管TPSMBJ系列在智能电表双模采集器的应用

智能电表解决方案用于电能输送的中低压交流配电线可作为数据通信的传输介质。电力线载波(PLC)通信技术就是通过载波方式在配电线上高速传输模拟或数字信号的技术。因载波信号用变压器方式耦合到电力线上,外部如雷击等因素可能耦合到载波通讯单元电路,需要采用TVS管防护,TVS品牌厂商东沃电子TPSMBJ系列,峰值功率可达600W,满足应用规格,符合各种国际标准。

电表计量数据通过PLC载波接口电路调制成FSK信号,通过宽带运放的有源滤波放大,经变压器耦合到电力线,供远端集中采集。远端的控制信号也可以用载波方式通过电力线经变压器耦合到载波接口电路接收,解调后提供给MCU。因经运放放大的载波信号一般不超过12V,在变压器载波接口侧的TVS保护电路就可以选东沃电子的TPSMBJ18CA,18V启动保护,29.2V钳位。同时,对于不同的电表(如载波传输路径不同,对载波电压的幅度要求不同)也可选用TPSMBJ系列不同钳位电压的型号。具体有关TVS二极管选型和电路解决方案,东沃电子免费提供!!!
