DO-218AB封装TVS二极管SM8S,汽车电路保护利剑

发表日期:2019-07-11浏览:2224

不管是在传统汽车领域还是新能源汽车领域,安全、舒适、绿色的汽车电子系统始终是共同的诉求,其中汽车的安全包括:零失效、功能安全、自诊断模块。随着人们对驾驶的舒适性、安全性和经济性的要求日益苛刻,使得汽车电子系统变得日益复杂,汽车中的电子器件数量愈来愈多。


众所周知,汽车中电子器件的数量和技术含量是衡量汽车功能的重要标志。然而,由于汽车电子工作环境恶劣,且有时会出现极端的状况;因此,在汽车电子系统设计过程中,就需要全面考虑各种电气危害、ESD静电放电、浪涌过电压、过电流等,对汽车电子系统的电源抗瞬变能力有严格的要求。总而言之,言而简之,汽车电子设备的瞬态浪涌是设计过程中最大的挑战,如何克服这股瞬态浪涌是亟需解决的问题。

汽车级瞬态抑制二极管

都知道,DO-218AB封装形式的TVS瞬态抑制二极管都属于汽车级二极管,目前东沃供应的汽车级瞬态抑制二极管有:
1)SM5S系列:峰值脉冲功率3600W,具体型号有SM5S10A、SM5S11A、SM5S12A、SM5S13A、SM5S14A、SM5S15A、SM5S16A、SM5S17A、SM5S18A、SM5S20A、SM5S22A、SM5S24A、SM5S26A、SM5S28A、SM5S30A、SM5S33A、SM5S36A、SM5S40A、SM5S43A;

2)SM6S系列:峰值脉冲功率4600W,具体型号有SM6S10A、SM6S11A、SM6S12A、SM6S13A、SM6S14A、SM6S15A、SM6S16A、SM6S17A、SM6S18A、SM6S20A、SM6S22A、SM6S24A、SM6S26A、SM6S28A、SM6S30A、SM6S33A、SM6S36A、SM6S40A、SM6S43A;

3)SM8S系列:峰值脉冲功率6600W,具体型号有SM8S10A、SM8S11A、SM8S12A、SM8S13A、SM8S14A/SM8S14CA、SM8S15A/SM8S15CA、SM8S16A/SM8S16CA、SM8S17A/SM8S17CA、SM8S18A/SM8S18CA、SM8S20A/SM8S20CA、SM8S22A/SM8S22CA、SM8S24A/SM8S24CA、SM8S26A/SM8S26CA、SM8S28A/SM8S28CA、SM8S30A/SM8S30CA、SM8S33A/SM8S33CA、SM8S36A/SM8S36CA、SM8S40A/SM8S40CA、SM8S43A/SM8S43CA;

同时,东沃电子于2015年推出车用瞬态抑制二极管LDP系列,R-6/P600封装,具体型号有:LDP10A、LDP10CA、LDP11A、LDP11CA、LDP12A、LDP12CA、LDP13A、LDP13CA、LDP14A、LDP14CA、LDP15A、LDP15CA、LDP16A、LDP16CA、LDP17A、LDP17CA、LDP18A、LDP18CA、LDP19A、LDP19CA、LDP20A、LDP20CA、LDP22A、LDP22CA、LDP24A、LDP24CA、LDP26A、LDP26CA、LDP28A、LDP28CA、LDP30A、LDP30CA、LDP33A、LDP33CA、LDP36A、LDP36CA、LDP40A、LDP40CA、LDP43A、LDP43CA、LDP48A、LDP48CA、LDP54A、LDP54CA、LDP58A、LDP58CA、LDP60A、LDP60CA。

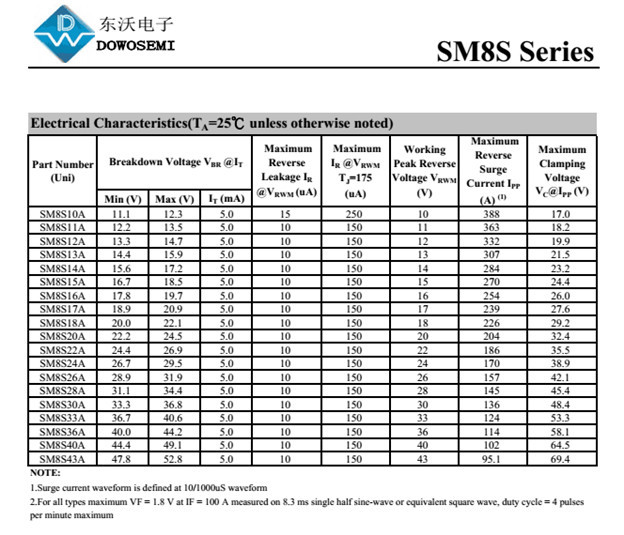

汽车级瞬态抑制二极管SM8S系列,符合AEC-Q101

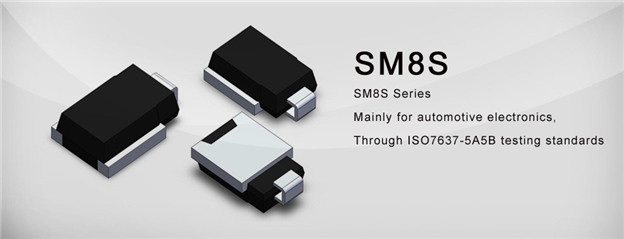

东沃电子供应的SM8S系列汽车级瞬态抑制二极管,用于敏感电子的保护,防止电感负载开关和照明引起的电压瞬变,特别是汽车负载突降保护中的应用。东沃汽车级瞬态抑制二极管SM8S系列具体特性:
1)DO-218AB封装,有利于防护效果
2)单向/双向极性
3)高浪涌能力
4)低正向压降和低漏电流、
5)结钝化优化设计钝化各向异性整流技术
6)符合ISO7637-2浪涌规格(测试条件变化)
7)符合MSL等级1,根据J-STD-020,LF最大峰值245℃
8)满足AEC-Q101测试,汽车级的防护器件
9)符合RoHS指令2002/95/EC,符合WEEE 2002/96/EC

SM8S33A用于汽车仪表抛负载保护,满足174V-350MS-3Ω-1次测试

汽车仪表由各种仪表、指示器,特别是驾驶员用警示灯报警器等组成,为驾驶员提供所需的汽车运行参数信息。汽车仪表的功能就是获取需要的数据并采用合适的方式显示出来。为了提高汽车仪表的性能和可靠性,就需要用到可靠的电路保护器件为其保驾护航。

东沃电子汽车级瞬态抑制二极管SM8S33A可以满足174V-350MS-3Ω-1次测试,该测试等级满足大多数车厂或行业标准的测试要求。东沃电子,是一家集研发、生产、销售、服务为一体的保护器件供应厂商,所有供应的保护器件都具有相关UL证书,REACH/ROHS有害物质检测证书,性能稳定可靠,欢迎广大客户前来采购。
