常用浪涌保护器件详解,您想知道的都在这里

更新时间:2019-06-10

浪涌,亦称为突波,是超出正常工作电压的瞬间过电压,包括浪涌电压和浪涌电流。浪涌可谓是无处不在,普遍存在于电子系统和网络线路中。防止浪涌危害是关系到电子设备安全可靠运行的核心问题,也一直是电子工程师必须重点考虑的问题。在电子系统和网络线路中,电子工程师们通常选用浪涌保护抑制器件对电路进行保护,以防浪涌带来的危害。

浪涌保护器件,是一种高效型的被动保护元器件,在正常电路电压中,对电路工作没有任何影响;一旦有异常电压来袭,浪涌保护器件阻抗会变低,通过其自身的电流增大,迅速导通,从而泄放浪涌电压,保证电路中的电压在合理的范围之内。目前,常用的浪涌抑制保护器件有:瞬态抑制二极管,静电保护管、陶瓷气体放电管、半导体放电管、压敏电阻。


一、瞬态抑制二极管(TVS)

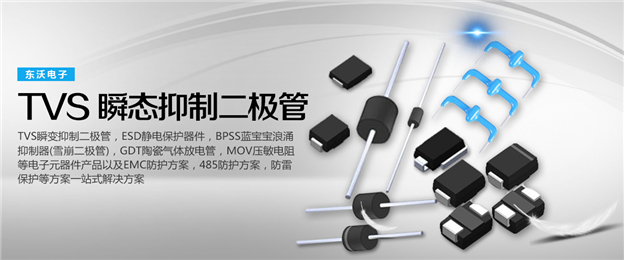

TVS二极管由于具有极快的响应速度,低钳位电压,精准电压等优点,因而应用于对保护器件要求比较高的场合领域,汽车电子、家、工业 控制、照明,通信、医疗等行业,如DC电源线,RS485接口,通信电源,I/O口等。

东沃电子自主研发、生产、销售、供应的TVS二极管产品从封装形式可分为10类:
1) DO-218AB:SM5S、SM6S、SM8S、SM8SxxCA;
2)SMA/DO-214AC:SMAJ、P4SMA、TPSMAJ、SMA6J、TPSMA、SACA;
3)SMB/DO-214AA:SMBJ、P6SMB、TPSMBJ、SMB10J、SACB、1.0SMB、TPSMB;
4)SMC/DO-214AB:1.5SMC、SMCJ、TPSMCJ、SMDJ、TPSMDJ、5.0SMDJ、TP5.0SMDJ、TPSMC;
5)SOD-123:SMF、TPSMF、SMF4L、SMF3.3A、SMF3V3A;
6)DO-41:P4KE;
7)DO-15:SA、P6KE、SAC;
8)DO-201:1.5KE、LCE;
9)R-6/P600:3KP、5KP、LDP、15KP、30KP;
10)NA:KA;


二、静电保护管(ESD)

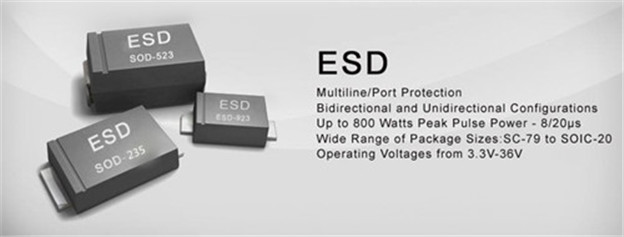

ESD是由多个TVS晶粒或二极管采用不同的布局设计成具有特定功能的多路或单路ESD保护器件,主要应用于各类通信接口静电保护,比如USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD等接口中。ESD封装形式多样,从单路的SOD-323到多路的SOT-23、SOT-143、SOT23-6L、SOIC-8、QFN-10等。电路设计工程师可以根据电路板布局及接口类型选择不同封装形式的ESD静电保护二极管。 东沃电子供应的ESD主要有:单通道ESD和EOS保护器件、低电容ESD、标准电容ESD、低压ESD、高功率ESD。


三、陶瓷气体放电管(GDT)

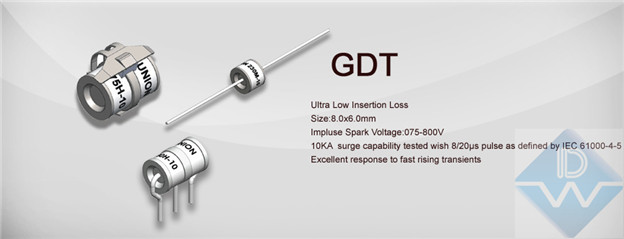

陶瓷气体放电管可以承受高达数十甚至数百千安培的浪涌电流冲击,具有极低的结电容,应用于保护电子设备和人身免遭瞬态高电压的危害。GDT广泛应用于通信、安防、工业等电子产品的通信线及电源线保护。当被应用在电源线防护时,陶瓷气体放电管与压敏电阻或TVS二极管串联,作为第一级防护。东沃电子供应的GDT有:陶瓷放电二极管、陶瓷放电三极管、贴片GDT、低脉冲GDT、大通流GDT、开关放电管。


四、半导体放电管(TSS)

半导体放电管TSS广泛应用于通信、安防、工业等电子产品的通信线保护中,电话机、传真机、Modem、XDSL终端、T1/E1接口、仪器仪表、及其配线架、RS485/232数据线、以太网、CATV设备、安防产品、远程监控、远程抄表等产品中。东沃电子供应的半导体放电管产品有:SOD-123系列、SMA系列、SMB系列、SMC系列、DO系列、SOP-8系列、SOT23-5系列、SOT23-6系列、TO-92-2L系列、LED系列等等。


五、压敏电阻(MOV)

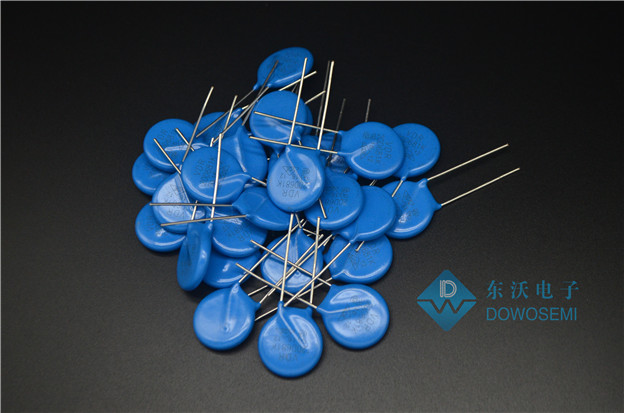

为了提高压敏电阻的可靠性,压敏电阻一般会配合陶瓷气体放电管(GDT)或玻璃气体放电管(SPG)一起使用,以减缓压敏电阻的老化。GDT和SPG具有较高的脉冲击穿电压和绝缘阻抗(100MΩ以上),在正常使用条件下,GDT 或SPG与压敏电阻串联再并联在被保护线路,这样压敏电阻不会因为电网的波动或各种操作过电压误动作以引起压敏电阻的老化。东沃电子供应的压敏电阻有:05D系列、07D系列、10D系列、14D系列、20D系列、25D系列、贴片系列。

要做好全面的浪涌保护措施,就需要选择合适的浪涌抑制保护器件。根据不同的应用场合,选用不同组合的浪涌保护器件。想要了解更多浪涌抑制保护器件参数、型号、选型、应用、报价,可直接联系您身边专业的保护器件供应厂商——东沃电子。
