压敏电阻详解,收藏这一篇就够了

发表日期:2019-05-10浏览:1530

对于采购商而言,压敏电阻采购的道路上,一路充满了挑战,尤其是对不懂电子元器件的行外人来说,更是一种巨大的压力。不过话又说回来了,既然能够担任采购商这一岗位,其实力还是不容小觑的,不管是在工作能力还是学习能力,比常人更胜一筹。众所周知,电路保护元器件产品的采购,第一选择是原厂生产制造商,不管是在产品规格参数、测试数据详情,还是产品价格那么,在压敏电阻采购的路上,采购商会遇到哪些问题呢?接下来,压敏电阻生产厂家东沃电子,针对这个问题,为您展开篇章。质量和售后服务,都是最好的诠释。


什么情况下需要使用压敏电阻?

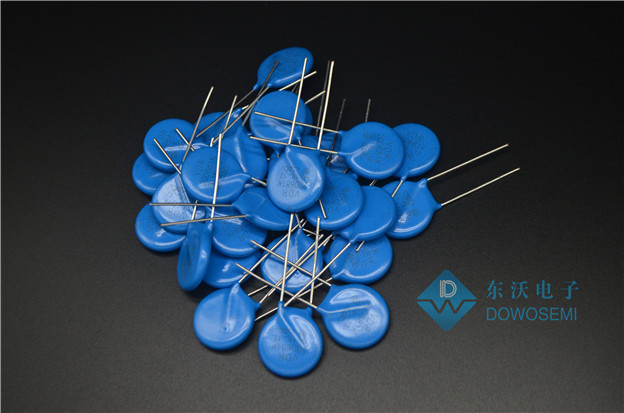

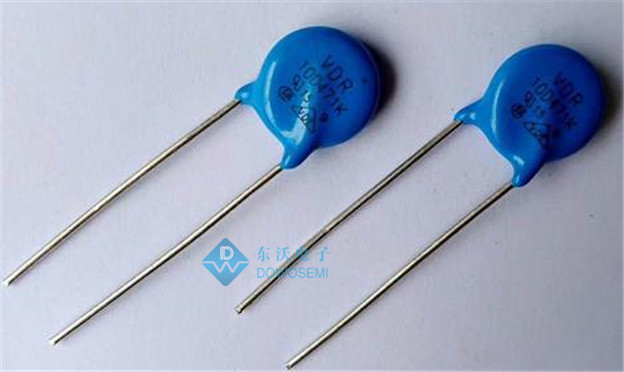

压敏电阻,英文简称VDR,是一种具有非线性伏安特性的电子元器件,应用于雷击、浪涌电压、静电放电和瞬态快脉冲等过电压防护,主要承受电路过压时进行电压箝位,吸收多余的电流从而达到保护线路中的敏感器件。

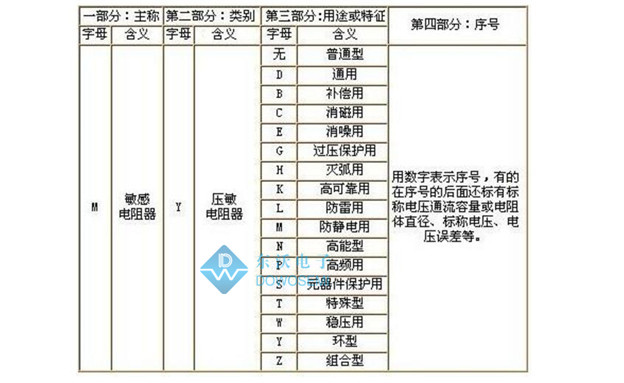

压敏电阻怎么看型号?

第一部分字母“M”表示主称,为敏感电阻器;

第二部分字母“Y”表示类别,敏感电阻器为压敏电阻器;

第三部分字母表示用途或特征,

第四部分数字表示序号,有的压敏电阻序号后面还有标称电压、电压误差、电阻体直径等。

以东沃电子压敏电阻MYL1-1和MY31-270/3为例,M—敏感电阻器,Y—压敏电阻器,L—防雷用,1-1—序号,故MYL1-1是防雷用压敏电阻器;31—序号,270—标称电压270V,3—通流容量3KA,故MY31-270/3是270V/3KA普通压敏电阻器。



如何确定压敏电阻的规格型号?

面对压敏电阻星罗棋布的型号,该如何选择正确型号为电路保驾护航呢?压敏电阻选型背后的学问,一直都是采购商与电子工程师交流分享最多的话题之一。压敏电阻选型指南攻略,东沃电子倾心奉献:

1)压敏电阻电压值要大于实际电路中的电压峰值,即连续施加在压敏电阻两端的电源电压,要小于压敏电阻规格书中的“最大持续工作电压值”;

2)压敏电阻的箝位电压要小于被保护设备承受的最大电压;

3)压敏电阻的标称放电电流要大于线路中可能出现的最大浪涌电流;

4)对于高频率传输信号的线路,电容要尽量的小;

5)要考虑使用环境,具体要求的浪涌电压情况;

具体还需要根据电路设计需求来定夺,专业的事情找专业的人做,少走弯路。压敏电阻选型,东沃电子,免费提供选型服务。

压敏电阻的故障形式有哪些?

压敏电阻在实际应用过程中,会出现2种现象:

1)开路模式:主要发生在压敏电阻超出自身承受的浪涌电流时,则会发生陶瓷炸裂现象,但是并不会引起燃烧;

2)短路模式:压敏电阻老化、暂态电压过高发生电击穿导致失效。



压敏电阻采购,哪家好?

压敏电阻采购,厂家好,在本文开头也提及过,选择厂家的原因。接踵而至的问题来了,哪家厂家生产的压敏电阻好呢?在选择的过程中,不妨从技术水平、研发团队、生产基地、售后服务、FAE工程师等方面着重着手,必要时实地考察,申请样品试用,综合对比分析再做选择!

东沃电子,或许不是品牌知名度最高的那家,但绝对是口碑最好的一家;或许不是最专业的一家,但绝对是最精致的一家;或者不是规模最大的一家,但绝对是最值得托付的一家。压敏电阻采购,还在迷茫之中?给东沃电子一个机会,必还您一个十分满意!!!
