SM712静电保护器件，在RS-485接口中的应用

SM712，是一款常用型汽车级ESD静电保护二极管产品之一，符合AEC-Q101标准，是RS-485专业静电防护方案中所需要用到的电路保护元器件。现代的汽车，早已不再是纯粹的代步工具了。近年来随着人工智能的大力发展，各行各业都出现了跨越性的变革。汽车行业也不例外，紧随高科技信息技术的高速发展，智能化、能源化、微型化、集成化已成为了汽车发展的主要方向。为此，现代的汽车对汽车系统防护方案和电路保护元器件提出了更苛刻的要求，必须严格按照ISO-7637在内的各类标准来实施。近期发现，很多客户前来东沃电子咨询比较多的是汽车电子有关方面的静电防护和ESD保护二极管产品选型。

常见汽车级ESD静电保护器

众所周知，汽车之中，常见的接口有RS-485通讯传输接口、CAN BUS总线接口、电源口、I/O进出口线口等。不同接口，所采取的防静电保护方案和所需要运用的ESD静电保护二极管也不一样。接下来，要介绍的是东沃电子热卖的四种常见防静电保护元器件ESD：

1)SM712：用于RS-485通讯传输接口的静电保护；内部结构双路双向，保护工作电压7V、12V，SOT-23封装形式。

2)SMC24:用于CAN BUS总线接口的静电保护；内部结构双路双向，保护工作电压24V，SOT-23封装形式。

3)SD05C:用于电源口；内部结构单路双向，保护工作电压5V，SOT-323封装形式。

4)ESDA05CT：用于I/O进出口线口，保护工作电压5V，SOD-523封装形式。

SM712，专业的RS-485防静电保护器

接下来，本文重点介绍的是，常用型号ESD静电二极管之一——SM712静电保护器件。从事电路安全的电子工程师都知道，防静电，最直接的办法就是，在线路中使用ESD静电保护元器件。众所周知，汽车电子的电路安全防护等级一向都比较严格苛刻，当然，只有这样，才能够在极其恶劣的工作环境中，保障汽车的安全性。在汽车静电防护设计方案中，业内很多相关汽车电子制造商，倾向于东沃电子自主研发生产的ESD静电保护元器件，品质卓越，高性价比，技术服务和售后服务常伴左右。最大化降低电子耗损的同时，还能够延长汽车电子的使用寿命，确保汽车安全、稳定地运行。

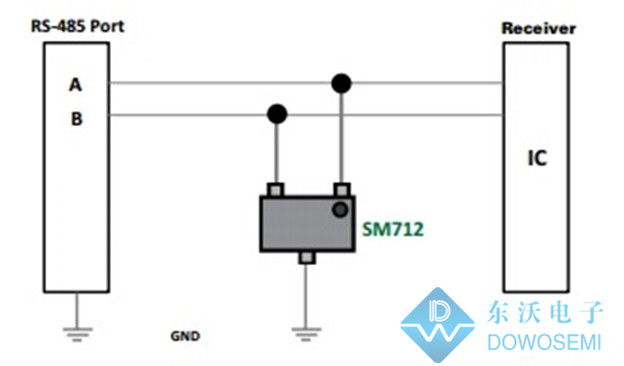

在RS-485通讯传输接口中，为了从根本上解决RS-485接口所面临的静电问题，以确保通讯传输线路不受静电瞬变的损坏，此时最好的静电保护设计方案中所需要用到的静电防护器件——SM712。

SM712，为RS-485接口保驾护航

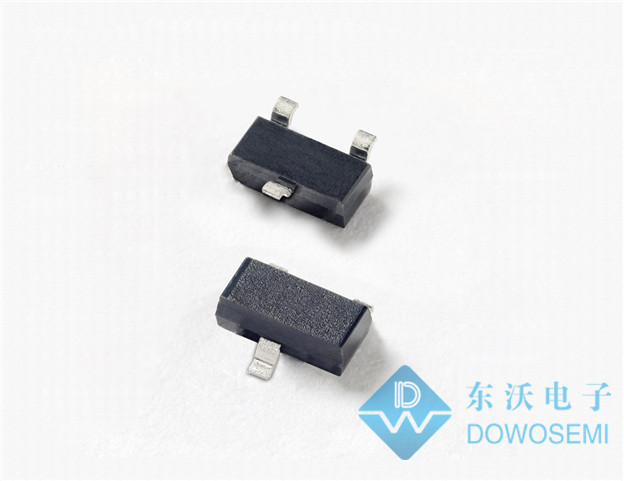

SM712瞬态抑制二极管阵列，可谓是，专为非对称工作电压的RS-485接口提供静电防护作用，快速的响应时间，极优的箝位能力，低漏电流、低电容。关于TVS管阵列SM712，知道多少呢？

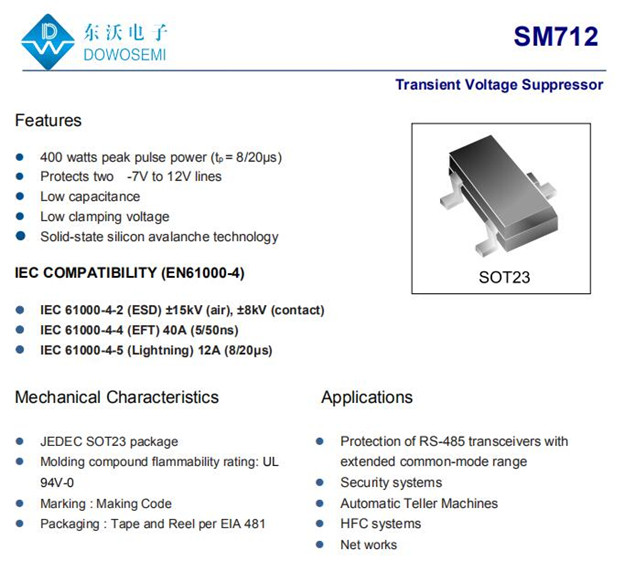

ESD静电二极管SM712参数详解：

封装：SOT-23

电压：12V

容值：55pF-75pF

功率：400W

额定浪涌电流：12A

应用领域：RS-485通讯传输接口、安全系统、企业交换机、HFC系统、自动取款机等领域。

SM712静电保护器件，能够吸收国际相关标准规定的最高级别反复性ESD静电释放，高可靠性和稳定性，完全不用担心其功能会衰退和失效。东沃电子SM712，品质卓越，现货库存，免费满足ESD静电方案设计、样品、测试等需求的需求，同时，专业的FAE现场电子工程师随时等您来撩！
