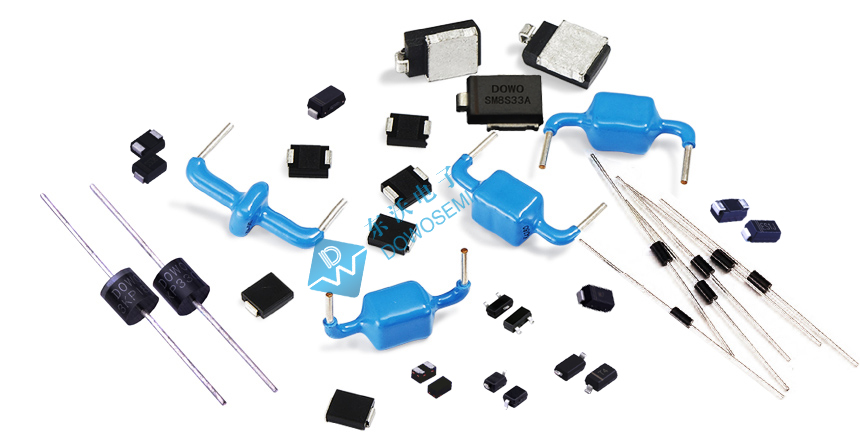

TVS二极管SMD8S系列 MINI218封装 型号齐全

发表日期:2023-06-26浏览:467

TVS二极管是什么?有什么作用?工作原理是什么?有哪些常用型号?单双向怎么区分?参数怎么看?焊接的时候需要区分正负极性吗?TVS典型应用有哪些?TVS二极管SMD8S48CA是哪家品牌的?SMD8S33A什么价格……关于TVS二极管理论知识的科普,之前就分享过很多次了。接下来,TVS二极管厂家东沃电子要科普的是:新推出的SMD8S系列TVS二极管,6600W、MIN218封装、工作电压14V~48V,型号齐全。查阅东沃电子“TVS-SMD8S Series Datasheet”规格书可知:


1)SMD8S系列TVS二极管特性

√ ISO 10605 (C=330pF, R=330Ω): ±30kV Air, ±30kV Contact
√ HBM≥±8kV, CDM≥±2kV
√ Rated for load dump protection ( ISO 16750-2 ) in automotive applications
√ Meets ISO 7637-2 requirements
√ Meets MSL Level 1 per J-STD-020
√ AEC-Q101 qualified
√ Lead free in compliance with EU RoHS 2.0
√ Green molding compoud as per IEC 61249 standard

2)SMD8S系列TVS二极管型号

单向TVS二极管:SMD8S14A、SMD8S15A、SMD8S16A、SMD8S17A、SMD8S18A、SMD8S20A、SMD8S22A、SMD8S24A、SMD8S26A、SMD8S28A、SMD8S30A、SMD8S33A、SMD8S36A、SMD8S40A、SMD8S43A、SMD8S48A。

双向TVS二极管:SMD8S14CA、SMD8S15CA、SMD8S16CA、SMD8S17CA、SMD8S18CA、SMD8S20CA、SMD8S22CA、SMD8S24CA、SMD8S26CA、SMD8S28CA、SMD8S30CA、SMD8S33CA、SMD8S36CA、SMD8S40CA、SMD8S43CA、SMD8S48CA。


3)SMD8S48A/SMD8S48CA参数

√ 工作峰值反向电压:48V
√ 最小击穿电压:53.3V
√ 最大击穿电压:58.7V
√ 钳位电压:80.6V
√ 峰值脉冲电流:82A
√ 漏电流:0.5uA
√ 峰值脉冲功率:6600W
√ 封装形式:MIN218

那么,SMD8S48A和SMD8S48CA有什么区别呢?查看规格书可知,它们都是汽车级物料,前者是单向TVS,有正负极性之分,焊接的时候需要注意区分极性;后者是双向,没有正负极性之分,焊接时不需要区分方向。关于汽车级TVS二极管SMD8S系列知识就分享到这儿,想了解选型、具体型号应用、价格、样品等方面信息,可咨询东沃电子销售工程师:136 7581 6901(微信同号)朱工
