储能系统电源端口浪涌防护保护方案详解，超齐全

储能是电力生产过程“采-发-输-配-用-储”六大环节中一个重要组成部分。储能系统可以实现能量搬移，促进新能源的应用；可以建立微电网，为无电地区提供电力；可以调峰调频，提高电力系统运行稳定性。储能系统对智能电网的建设具有重大的战略意义。

电能储存的方式有：电池型储能、电感器型储能、电容器型储能及其他类型储能。

电池储能系统（Battery Energy Storage System，简称BESS）是一个利用采锂电池/铅电池作为能量储存载体，一定时间内存储电能和一定时间内供应电能的系统，而且提供的电能具有平滑过渡、削峰填谷、调频调压等功能。

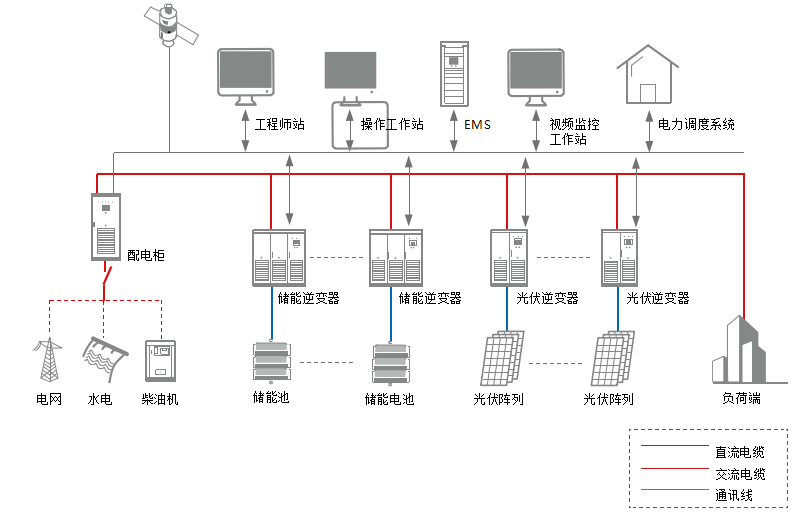

由于电池储能具有技术相对成熟、容量大、安全可靠、噪声低、环境适应性强、便于安装等优点，所以储能系统常用电池来储存电能。目前储能系统主要由储能单元和监控与调度管理单元组成，储能单元包含储能电池组（BA）、电池管理系统（BMS）、储能变流器（PCS）等；监控与调度管理单元包括中央控制系统（MGCC）、能量管理系统（EMS）等。接下来TVS二极管厂家东沃电子（DOWOSEMI）从储能系统电源端口（从机电源输入口、电池管理系统BMS对外输出电源接口、充放电回路接口、高低边驱动电源输入接口、DO数字输出接口、DO接点输出接口）为您科普其保护防护方案。

1）从机电源输入口防护方案图

储能系统为从机供电接口中，由于供电环境或接口的变化会带来一些瞬时脉冲，故需对输入端口做浪涌保护，保障后级电路的工作安全，保证控制系统的稳定性。同时，可利用TVS二极管实现防反接功能，推荐选用东沃电子TVS二极管SMCJ85CA，适用于电压小于70V的电池pack，其峰值脉冲功率为1500W，反向关态电压值85V，电压误差控制在5%上下，响应速度ps级，优良的电压箝位能力，低漏电流，玻璃钝化结，高可靠性，小尺寸SMC/DO-214AB封装。

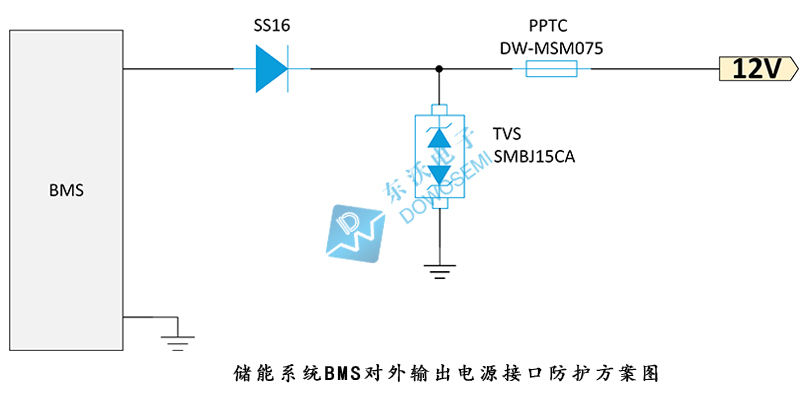

2）电池管理系统（BMS）对外输出电源接口防护方案图

同样，电池管理系统（BMS）对外输出电源接口也需要提供浪涌保护，保障后续电压安全稳定，推荐选用东沃电子TVS二极管SMBJ15CA，其峰值脉冲功率为600W，反向关态电压值15V，具有低箝位能力，低漏电流特点，采用SMB/DO-214AA封装。

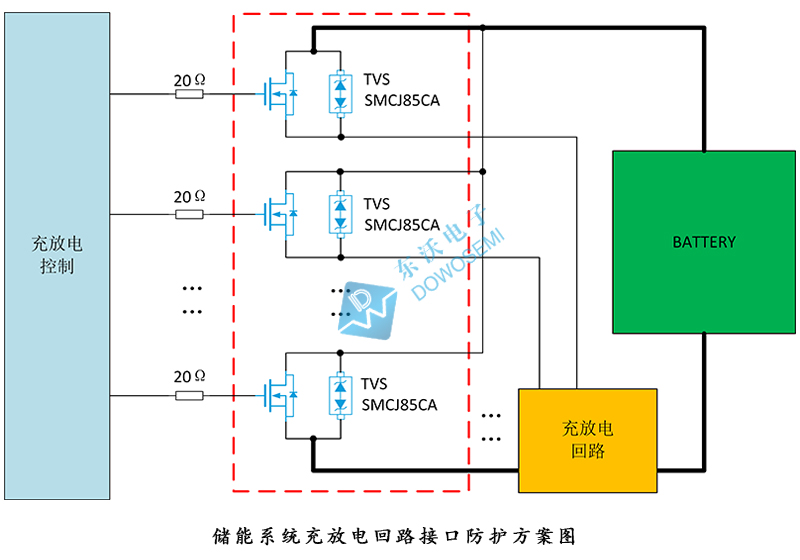

3）充放电回路接口防护方案图

电池管理系统（BMS）充放电回路中MOS管， 开关瞬间电流的突变而产生漏极尖峰电压，进而损坏MOS管，功率管开关速度越快，产生的过电压也就越高。为了防止器件损坏，需增加大功率的TVS瞬态抑制二极管。推荐选用东沃电子TVS二极管SMCJ85CA，适用于电压小于70V的电池pack，其峰值脉冲功率为1500W，反向关态电压值85V，电压误差控制在5%上下，响应速度ps级，优良的电压箝位能力，低漏电流，玻璃钝化结，高可靠性，小尺寸SMC/DO-214AB封装。

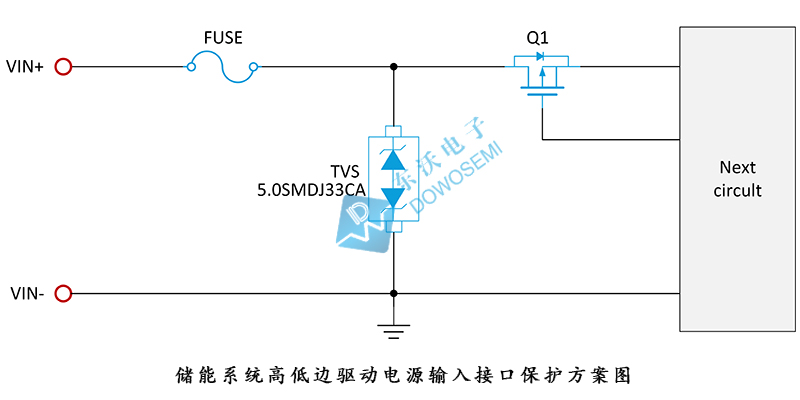

4）高低边驱动电源输入接口保护方案图

储能系统为高低边驱动电路提供电源接口中，通常输入电压范围在9~32V之间，为保障后级功率MOS驱动电路的工作安全，需对电源输入端口做浪涌保护，保证控制系统的稳定性。推荐选用东沃电子TVS二极管5.0SMDJ33CA，其峰值脉冲功率为5000W，反向关态电压值33V，具有低箝位能力，低漏电流特点，采用SMC/DO-214AB封装。

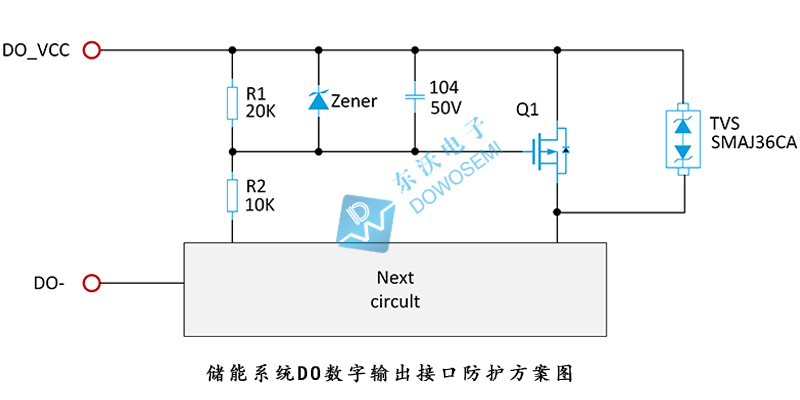

5）DO数字输出接口防护方案图

数字输出接口电路中，输入电压最大32V。对输入端口的浪涌保护，推荐选用东沃电子TVS二极管SMAJ36CA，其峰值脉冲功率为400W，反向关态电压值36V，具有低箝位能力，低漏电流特点，采用SMA/DO-214AC封装。

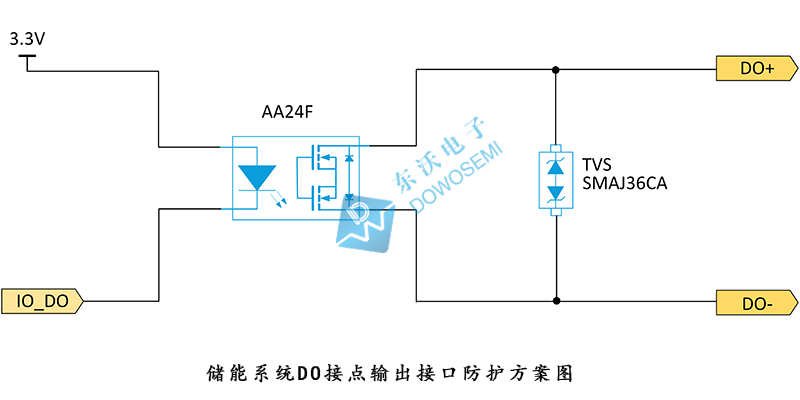

6）DO接点输出接口保护方案图

数字输出节点电路中，为保护后级电路的工作安全，保证控制系统的稳定性。推荐选用东沃电子TVS二极管SMAJ36CA，其峰值脉冲功率为400W，反向关态电压值36V，具有低箝位能力，低漏电流特点，采用SMA/DO-214AC封装。
