SMCJ58CA双向TVS管现货 东沃电子 厂家直供

发表日期:2023-04-07浏览:390

双向TVS管SMCJ58CA贵司所有现货吗?二极管SMCJ58CA交期要多久?SMCJ58CA一盘多少PCS?SMCJ58CA最小订货量是多少?SMCJ58CA含税价格多少?SMCJ58CA产品手册方便发一份吗?SMCJ58CA焊接的时候要注意方向吗?SMCJ58CA可用于POE摄像头浪涌保护吗?SMCJ58CA和SMDJ58CA有什么区别?SMCJ58CA瞬态抑制TVS二极管可以用SMDJ58CA替代吗……


每天的每天,总有客户带着不同的问题前来东沃电子咨询。关于SMCJ58CA这颗物料,您知道多少呢?TVS厂家东沃电子(DOWOSEMI)推出的SMCJ58CA是一款常用、热销型的贴片双向TVS二极管,查看东沃电子“TVS-SMCJ Series Datasheet”产品数据手册可知:

1)双向TVS管SMCJ58CA特性

√ Glass passivated chip
√ 1500 W peak pulse power capability with a 10/1000 μs waveform, repetitive rate (duty cycle):0.01 %
√ Low leakage
√ Bidirectional unit
√ Excellent clamping capability
√ Very fast response time
√ RoHS compliant
√ IEC-61000-4-2 ESD 15kV(Air), 8kV(Contact)
√ Epoxy: UL 94V-0 rate flame retardant
√ Case: Molded plastic
√ Lead: Solderable per MIL-STD-750, method 2026

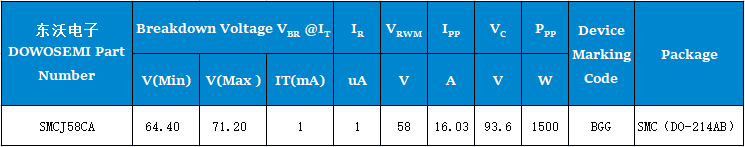

2)双向TVS管SMCJ58CA参数

· 反向截止电压:58V
· 最小击穿电压:64.40V
· 最大击穿电压:71.20V
· 测试电流:1mA
· 钳位电压:93.6V
· 漏电流:1uA
· 峰值脉冲功率:1500W
· 峰值脉冲电流:16.03A
· 封装形式:DO-214AB/SMC
· 丝印标识:BGG

3)双向TVS管SMCJ58CA应用

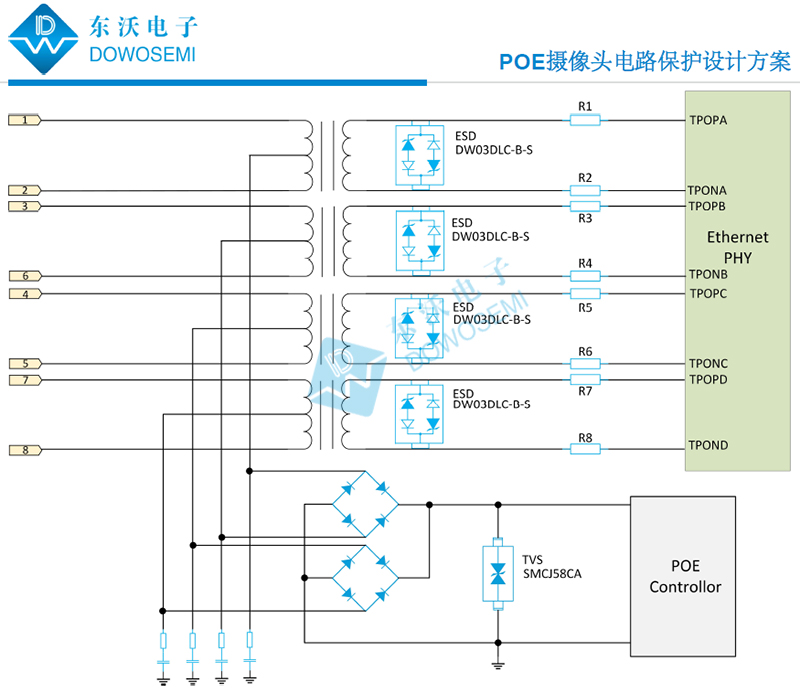

查看东沃电子“POE摄像头浪涌保护方案图”,如下图所示:


从POE摄像头浪涌保护方案图中可以看出,东沃电子技术推荐选用4颗ESD静电保护二极管DW03DLC-B-S和1颗TVS二极管SMCJ58CA为POE以太网供电网络摄像机电路安全保驾护航。更多有关东沃电子SMCJ58CA和DW03DLC-B-S二极管具体参数信息,详见“TVS-SMCJ Series Datasheet”和“ESD-DW03DLC-B-S Datasheet”产品手册。想了解更多有关TVS管型号、参数、选型、替代、样品、价格、交期等方面信息,可咨询TVS管厂家东沃电子产品工程师:136 7581 6901(微信同号) 朱 工
