储能AFE电源应用保护方案,品牌东沃DOWO,免费设计

发表日期:2023-04-04浏览:430

储能使用的动力电池包,都是由一节节低电压的动力电池串联而成,每节电池都可能存在性能差异,这就需要BMS(电池管理系统)对每节电池进行监控和均衡,延长电池的使用寿命,保证电池的使用安全。

BMS电池管理系统中的AFE芯片(模拟前端芯片)负责高精度电池电压等信息采集,MCU微控制器芯片进行计算和控制,数字隔离通讯接口芯片则实现高低压模块间的电气隔离功能。

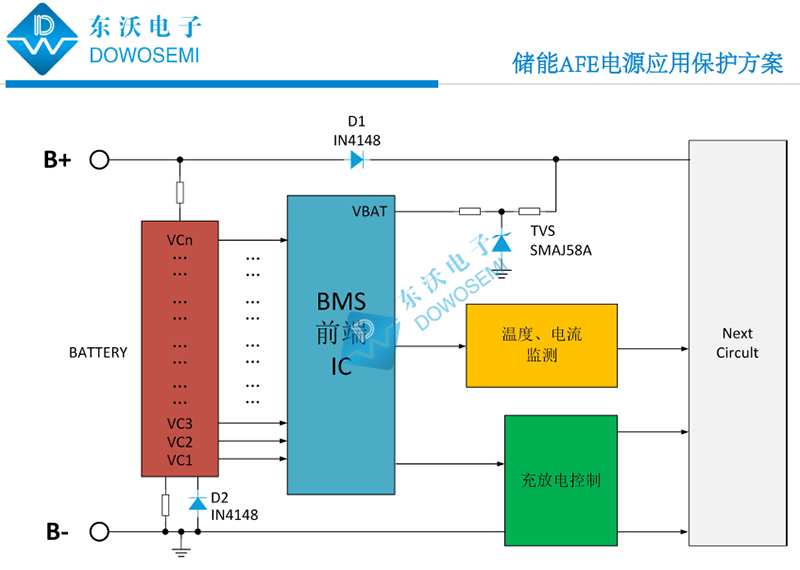

对于AFE而言,整个首要处理的芯片供电输入的保护电路。在某些极端的处理情况中,整个芯片带电端会有系统的电压或者局部高压的电荷释放,会存在短时的高压脉冲。为此,针对BMS电池管理系统AFE电源输入端异常浪涌过电压,需要选用电路保护器件为AFE芯片安全护航。东沃电子技术设计的储能AFE电源应用保护方案图,如下所示:


从方案图中可以看出,推荐选用一颗单向TVS二极管SMAJ58A(品牌:东沃DOWO)来对AFE输入电源进行保护。查看东沃电子“TVS-SMAJ Series Datasheet”产品手册可知,其参数详情如下:

· 反向截止电压:58V
· 最小击穿电压:64.40V
· 最大击穿电压:71.20V
· 测试电流:1mA
· 钳位电压:93.6V
· 漏电流:1uA
· 峰值脉冲功率:400W
· 峰值脉冲电流:4.27A
· 封装形式:DO-214AC/SMA
· 丝印符号:RG

关于储能AFE电源应用保护防护方案和TVS二极管SMAJ58A相关的知识就分享到这儿,想了解更多电路保护方案、电路保护器件选型、样品申请、价格交期等方面的信息,可咨询东沃电子产品工程师:137 5773 6996(微信同号)余工,专业高品质保护器件生产商及保护方案服务商就在您身边!
