75V瞬态抑制TVS二极管 单向5.0SMDJ75A 双向5.0SMDJ75CA

发表日期:2023-01-31浏览:273

瞬态抑制TVS二极管工作峰值反向电压最低3.3V,最高可达513V,甚至更高。很多电子工程师都知道,TVS二极管在实际应用选型过程中,第一步要确认的就是其工作峰值反向电压。2023年春节已过,东沃电子正月初八就开工了,也陆陆续续收到了很阿多客户的咨询。其中一位来自北京的客户,他咨询的问题是:75V工作电压的TVS二极管有哪些?


工作峰值反向电压为75V的TVS二极管到底有哪些常用的型号呢?查阅东沃电子TVS管产品选型手册可知,从封装形式来看,75V电压TVS二极管常用型号有:

1)SOD-123封装:SMF75A(丝印XR)、SMF75CA(丝印NR)、SMF4L75A(丝印NR);

2)DO-214AC封装:SMAJ75A(丝印RR)、SMAJ75CA(丝印ZR)、TPSMAJ75A(丝印RRA)、TPSMAJ75CA(丝印ZRA);

3)DO-15封装:SA75A、SA75CA;

4)DO-214AA封装:SMBJ75A(丝印NR)、SMBJ75CA(丝印DR)、TPSMBJ75A(丝印NRA)、TPSMBJ75CA(丝印DRA)、SMB10J75A(丝印ANR)、SMB10J75CA(丝印ADR);

5)DO-214AB封装:SMCJ75A(丝印GGR)、SMCJ75CA(丝印BGR)、TPSMCJ75A(丝印GGRA)、TPSMCJ75CA(丝印BGRA)、SMDJ75A(丝印PGR)、SMDJ75CA(丝印DGR)、5.0SMDJ75A(丝印5PGR)、5.0SMDJ75CA(丝印5BGR);

6)R-6封装:3KP75A、3KP75CA、5KP75A、5KP75CA、15KP75A、15KP75CA、30KP75A、30KP75CA;

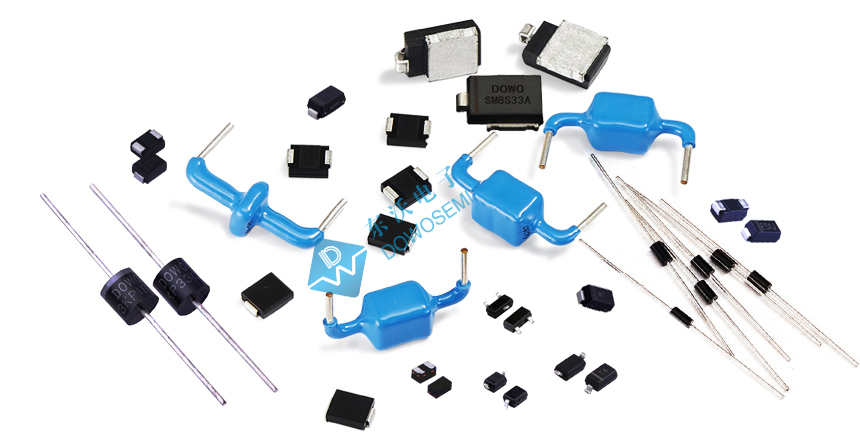

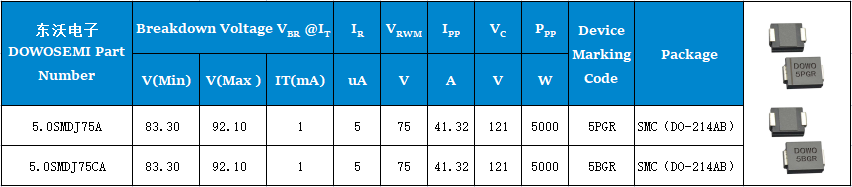

TVS二极管种类繁多、封装多样,型号齐全。可见,75V瞬态抑制TVS二极管有贴片和直插之分,有单向和双向之分,功率有200W、400W、600W、1000W、1500W、3000W、5000W、15000W、30000W,具体参数详情,以5.0SMDJ75A和5.0SMDJ75CA为例,查看东沃电子TVS-5.0SMDJ Series Datasheet数据手册可知:

√ 5000W peak pulse power capability with a 10/1000 μs waveform, repetitive rate (duty cycle):0.01 %
√ Working Peak Reverse Voltage : 75V
√ Breakdown Voltage : 83.3V-92.1V
√ Maximum Clamping Voltage : 121V
√ Maximum Reverse Surge Current : 41.32A
√ Maximum Reverse Leakage : 5uA
√ Package : SMC (DO-214AB)
√ Glass passivated chip
√ Excellent clamping capability
√ Low leakage


那么,5.0SMDJ75A和5.0SMDJ75CA之间有什么区别呢?这两者的差异主要体现在,前者是单向TVS管,有正负极性之分,焊接的时候需要注意区分;后者是双向TVS,没有正负极性之分,焊接时不需要区分方向。关于75V瞬态抑制TVS二极管相关的知识就分享到这儿,有关具体实际应用选型,可咨询东沃电子产品工程师:136 7581 6901(微信同号)朱工
