ESD二极管(TVS二极管阵列)

发表日期:2023-01-30浏览:577

关于“ESD二极管(也有电子工程师把它称为:TVS二极管阵列、TVS管阵列、瞬态/变抑制二极管阵列、ESD保护管、ESD静电保护器件、ESD保护器、防静电保护二极管等等)”这个话题相关的科普知识(如:工作原理、特性、作用、封装、型号、应用等等),之前就分享过很多次了。接下来,ESD二极管厂家东沃电子(DOWOSEMI)再次从优势、封装、应用三方面为您科普下。


ESD二极管特点优势

东沃电子(DOWOSEMI)生产的ESD二极管始终保证终端产品在实际应用中能够实现最高的可靠性。ESD二极管特点优势体现在:

√ 性能稳定,高可靠性
√ 超耐用,有效动作大于40万次
√ 超快响应时间,小于1Ps
√ 超低漏电流
√ 超低电容值,小于0.15pF
√ 动作精度高
√ 符合IEC61000-4-2行业标准

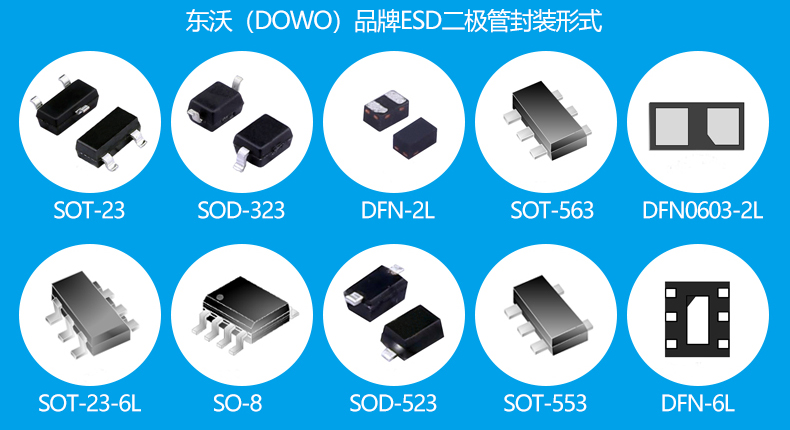

ESD二极管常用封装

不同ESD二极管生产厂家,其ESD二极管型号命名是有差异的,但其封装形式却是统一的。目前,市面上常用ESD二极管封装形式有:0201(DFN0603)、0402(DFN1006-2、SOD-882)、0805(SOD-323)、0603(SOD-523、SOT-523)、2510(DFN2.5x1-10L)、SOT-23、SOT-23-6L、SOT-143、SOT-553、SOT-563、SOT-353、SOT-363、SOD-323F、SOD-723、SOD-923、DFN1610-2L、DFN2020-3L、DFN-9L等等。


ESD二极管应用领域

在消费电子、汽车电子、医疗健康、安防、AI智能、工控、通信、物联网等多行业领域都能看到ESD二极管的身影。针对不同行业的防浪涌过电压防静电保护,东沃电子能为您提供最佳的电路保护解决方案。

东沃电子ESD二极管常用于电子产品外接端口防静电,如:HDMI、RS-485、RS-232、USB、CAN总线、LIN总线、RJ45、SD卡、100M/1000M以太网、DVI接口等等。

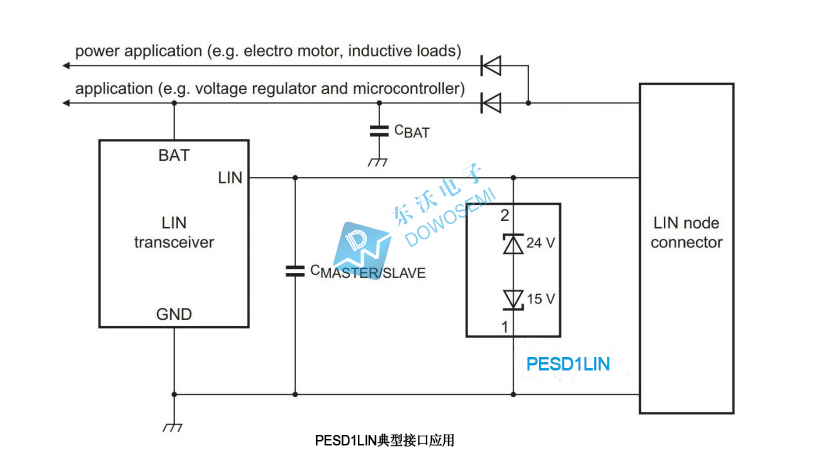

ESD二极管在LIN总线的应用


从图中可知,在LIN总线静电防护方案中,选用了一颗东沃电子生产的PESD1LIN静电保护二极管。查看东沃电子ESD-PESD1LIN Datasheet产品手册可知:符合AEC-Q101标准、SOD-323封装、峰值脉冲功率350W(tp=8/20us @25℃)、峰值脉冲电流9A(tp=8/20us, pin1 to 2 @25℃)和6A(tp=8/20us, pin2 to 1 @25℃)、工作电压15V和24V、击穿电压16.5V和26V、漏电流1uA、结电容30pF,具体参数信息,详见ESD-PESD1LIN Datasheet产品手册。

关于ESD二极管(TVS二极管阵列)的话题就分享到这儿,想了解更多有关ESD静电保护二极管信息,可直接咨询东沃电子产品工程师:136 7581 6901(微信同号)朱工
