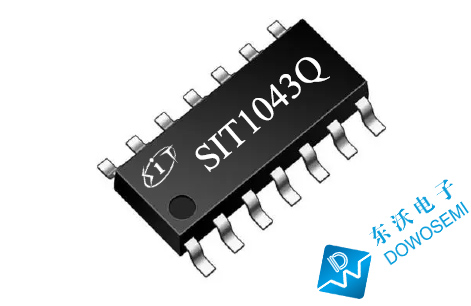

SIT1043Q低功耗CAN FD总线收发器,可兼容替代TJA1043

发表日期:2022-12-16浏览:937

杭州东沃电子(DOWOSEMI)专业代理的SIT1043Q是一款应用于CAN协议控制器和物理总线之间的接口芯片。SIT1043Q支持5 Mbps灵活数据速率(Flexible Data-Rate),具有在总线与CAN协议控制器之间进行差分信号传输的能力。SIT1043Q总线端口耐压可达-58V至+58V,接收器共模输入电压达到-30V至+30V,适用于12V或24V应用系统。SIT1043Q采用多电源供电,拥有多种系统保护和诊断功能以提高器件和CAN的稳定性。另外,SIT1043Q拥有五种工作模式:正常工作模式、静音模式、待机模式、睡眠等待模式和睡眠模式,在低功耗模式下支持本地唤醒与远程唤醒,所提供的低功耗模式管理可极大节省CAN总线应用系统的电力。


近段时间以来,发现客户对低功耗CAN FD总线收发器SIT1043Q(SIT1043QT、SIT1043QTK)这颗国产芯片的需求非常大,很多客户前来东沃电子咨询SIT1043Q参数、引脚、价格、样品、交期、最小包装量等方面的信息。接下来,关于SIT1043Q这颗国产芯片,代理商东沃电子从特性、引脚、替代三方面为您科普!查看SIT1043Q Datesheet产品手册可知:

SIT1043Q低功耗CAN FD总线收发器特性

Ø 完全兼容“ISO 11898-2:2016”标准
Ø 拥有低功耗睡眠模式以及待机模式
Ø 带远程唤醒功能以及本地唤醒功能
Ø 总线端口±58V耐压
Ø ±30V接收器共模输入电压
Ø IO口支持3.3V/5V MCU
Ø 驱动器(TXD)显性超时功能
Ø VBAT、VCC和VIO电源引脚上具有欠压保护
Ø 高速CAN,支持5Mbps CAN With Flexible Data-Rate(灵活数据速率)
Ø 睡眠模式INH输出引脚具有电源禁用功能
Ø -40℃至150℃结温范围,且内置过温保护
Ø TXD至RXD典型环路延时约100ns
Ø 高抗电磁干扰能力
Ø 未上电节点不干扰总线
Ø 带共模稳定输出引脚SPLIT
Ø SOP14以及DFN4.5×3.0-14封装

SIT1043Q低功耗CAN FD总线收发器引脚分布和定义

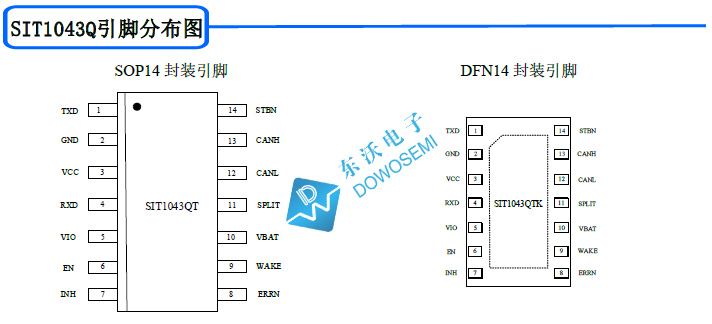

1)SIT1043Q引脚分布图:


2)SIT1043Q引脚定义:

√ TXD:发送器数据输入端
√ GND:地
√ VCC:5V 总线供电电源
√ RXD:接收器数据输出端
√ VIO:I/O 口供电电源
√ EN:使能控制输入端
√ INH:用于控制外部稳压器的工作状态,发生唤醒事件后置为高电平
√ ERRN:错误指示输出端
√ WAKE:本地唤醒输入端口
√ VBAT:电池供电电源
√ SPLIT:总线共模稳定输出端
√ CANL:低电位CAN总线输入输出端
√ CANH:高电位CAN总线输入输出端
√ STBN:待机控制输入端

SIT1043Q低功耗CAN FD总线收发器可替代TJA1043

东沃电子专业代理供应的国产芯片SIT1043Q,一款带唤醒及故障保护的低功耗CAN FD总线收发器,主要应用于汽车控制模块、汽车网关、高级辅助驾驶系统ADAS、信息和娱乐等产品领域。很多电子工程师都知道,SIT1043Q能够pin to pin完美替代国际知名品牌NXP推出的芯片TJA1043,具体型号替代详情如下:

1)SIT1043QT芯片,SOP-14封装,可pin to pin完美替代TJA1043T;
2)SIT1043QTK芯片,DFN4.5×3-14封装,可pin to pin完美替代TJA1043TK;

关于国产CAN FD总线收发器芯片SIT1043Q(SIT1043QT、SIT1043QTK)相关的知识就分享到这儿了,想了解更多有关SIT1043Q和TJA1043国产替代方面的信息,可咨询东沃电子销售工程师:137 5773 6996(微信同号)余经理
