1G以太网接口ESD静电保护元器件:SD05CL

发表日期:2022-11-16浏览:676

关于“静电保护元器件”这个话题,东沃电子DOWOSEMI科普过很多次了,尤其是那些热销、畅销型的物料型号。接下来,东沃电子要科普的也是一颗热门的静电保护元器件:SD05CL。科普SD05CL这颗物料之前,先来看看这段描述:The SDxxCL Series are ultra-low capacitance transient voltage suppressor arrays, designed toprotect applications such as portable electronics and smart phones. This series is availablebidirectional configurations and is rated at 300 Watts for an 8/20us waveshape. At higher operatingfrequencies or faster edge rates, insertion loss and signal integrity are a major concern. This seriesoffers a ultra-low capacitance and low leakage current in a miniature SOD-323 package.


从上述文中可知,SDxxCL系列ESD静电保护二极管是低结电容、300W功率、SOD-323封装,具体参数详情,查阅东沃电子DOWOSEMI“ESD-SDxxCL Datasheet”产品手册可知:

1)SDxxCL系列静电保护元器件特性

√ IEC 61000-4-2等级4静电防护:±15kV接触放电和±15kV空气放电
√ IEC 61000-4-4 EFT保护:40 A(5/50ns)
√ 双向
√ 低钳位电压
√ 符合ROHS
√ 保护一个电源或I/O

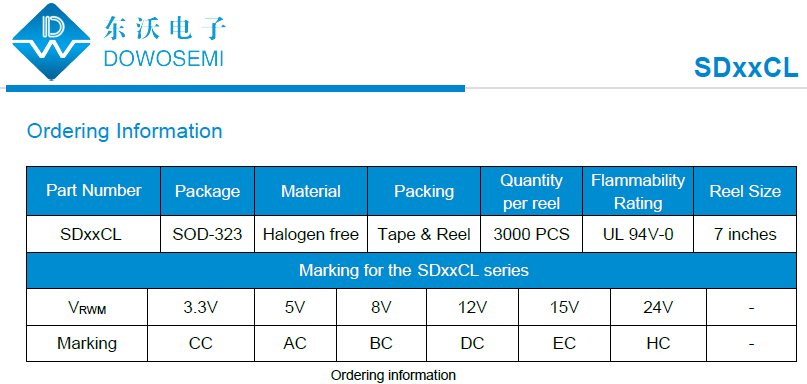

2)SDxxCL系列静电保护元器件型号

SD03CL(丝印CC)、SD05CL(丝印AC)、SD08CL(丝印BC)、SD12CL(丝印DC)、SD15CL(丝印EC)、SD24CL(丝印HC)。

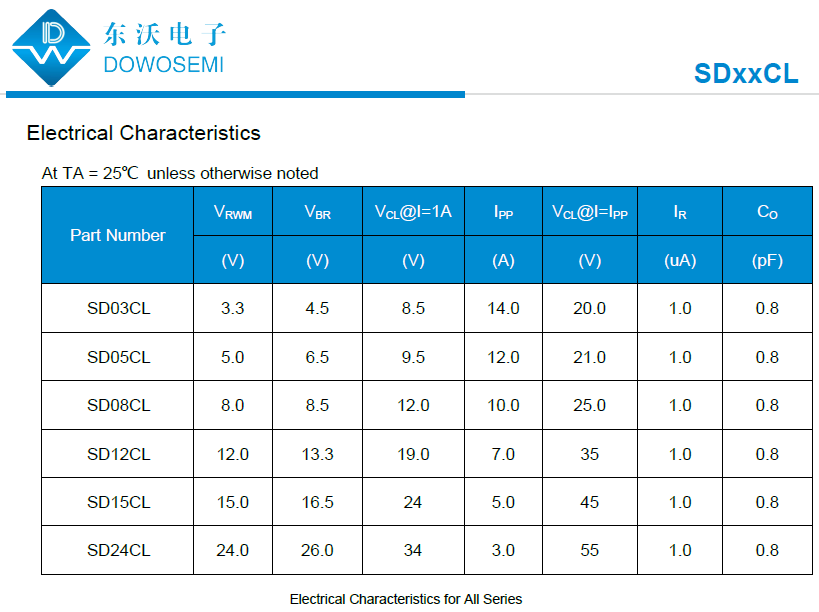

3)SD05CL静电保护元器件参数

·工作电压:5V
·击穿电压:6.5V
·钳位电压:9.5V
·峰值脉冲功率:300W
·峰值脉冲电流:12A
·漏电流:1uA
·结电容:0.8pF
·封装形式:SOD-323

4)SDxxCL系列静电保护元器件典型应用

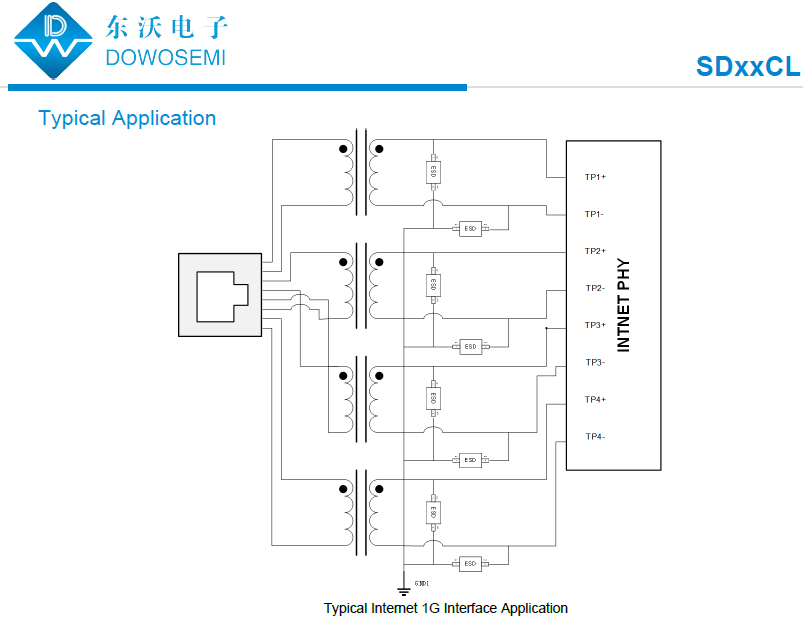

SDxxCL系列静电保护元器件在1G以太网接口的典型应用保护方案设计图如下所示:


想了解更多有关SDxxCL系列(SD03CL、SD05CL、SD08CL、SD12CL、SD15CL、SD24CL)静电保护元器件参数、应用、价格、交期、样品等方面的信息,可直接咨询东沃电子产品工程师:136 7581 6901(微信同号)朱工
