安防DC 12V端口浪涌防(保)护方案

发表日期:2022-11-11浏览:849

来自深圳的一位客户反映他家的一款安防IPC摄像机返修率特别高,想找出问题的原因所在。于是乎,客户在朋友的推荐下,找到了国产TVS二极管品牌厂家东沃DOWO来分析问题的原因所在并提出有效的整改方案。东沃DOWO工程部拿到了客户邮寄过来的安防IPC摄像机后,测试标准:IEC61000-4-5,1.2/50-8/20us,2Ω,surge 2KV,经测试失效分析结果显示:保护器件和后级DC-DC均有不同程度的损坏。确认为客户端测试标准提升,浪涌测试从原来的1KV提升至2KV;DC-DC切换为直流耐压较弱产品导致。

经过分析后,东沃DOWO电子工程师陈工提出了一个解决方法:由于安防产品多为集中供电,雷电感应能量大,低压器件更易击穿,且雷电能量大,对器件通流能力要求更高,为此采用SMB封装TVS器件,承载更大晶圆,获得更优越的钳位能力,极大提高抗浪涌能力,提升整个系统的浪涌过压防护能力。

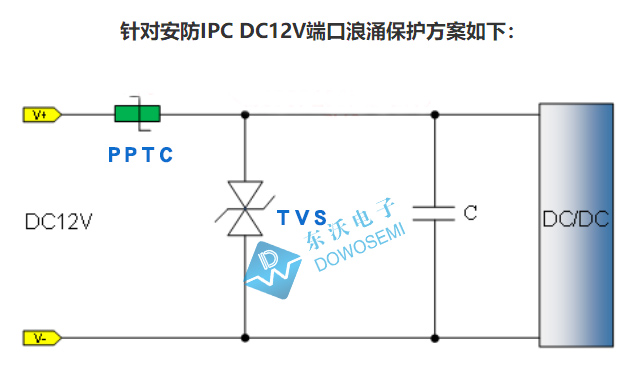

有关东沃DOWO新设计的安防IPC摄像机DC 12V 端口浪涌防护方案如下图所示:

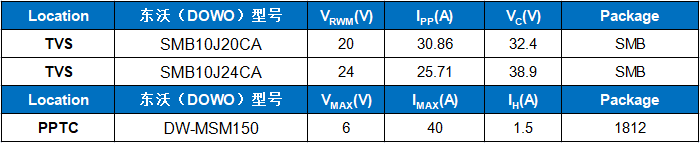

从方案图中可以看出,电路保护器件选用了一颗SMB封装TVS二极管:SMB10J20CA或SMB10J24CA和一颗自恢复保险丝DW-MSM150,具体参数详情,可向东沃电子产品工程师索要产品规格书手册:136 7581 6901(微信同号)朱工
