SMA3Z3.3A-SMA3Z200A 封装SMA 功率3W 稳压3.3V-200V

发表日期:2022-08-16浏览:533

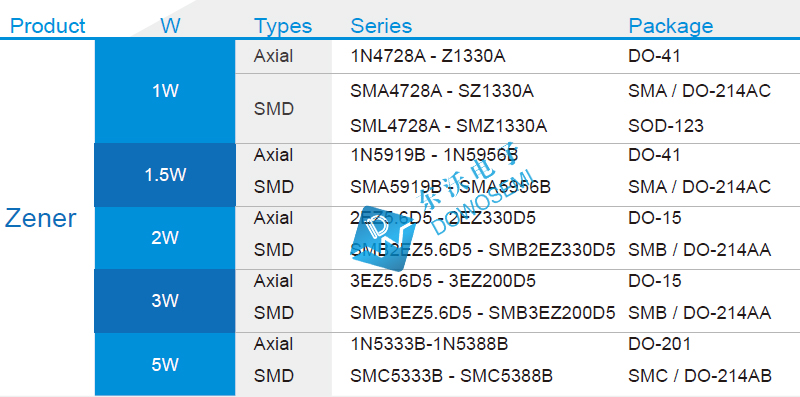

常用稳压二极管功耗有1W、1.5W、2W、3W、5W,其中功耗为3W的稳压管有:3EZ5.6D5-3EZ200D5、SMA3EZ5.6D5-SMA3EZ200D5、SMB3EZ5.6D5-SMB3EZ200D5、SMA3Z3.3A-SMA3Z200A、SMB3Z3.3A-SMB3Z250A等等。近日,发现,常有客户前来咨询SMA(DO-214AC)封装、3W功率的稳压二极管,其中常咨询的物料有:SMA3Z3.3A、SMA3Z5.1A、SMA3Z6.2A、SMA3Z10A、SMA3Z22A、SMA3Z68A、SMA3Z82A、SMA3Z120A、SMA3Z180A、SMA3Z200A等等。有心的电子工程师会发现,这些型号都属于SMA3ZxxA系列稳压二极管,这也是接下来要科普的话题:SMA3ZxxA系列稳压二极管。


查看东沃电子(DOWOSEMI)推出的SMA3ZxxA系列稳压二极管可知:

1)SMA3ZxxA系列稳压二极管特性

√ 玻璃钝化芯片
√ 低电感
√ 高峰值反向功耗
√ 低反向泄漏
√ For use in stabilizing and clipping with high power rating
√ Built-in strain relief
√ 符合RoHS标准
√ DO-214AC Molded plastic
√ DC Power dissipation at TL = 75 °C: 3W

2)SMA3ZxxA系列稳压二极管型号

SMA3ZxxA系列稳压二极管,型号齐全:SMA3Z3.3A、SMA3Z3.6A、SMA3Z3.9A、SMA3Z4.3A、SMA3Z4.7A、SMA3Z5.1A、SMA3Z5.6A、SMA3Z6.2A、SMA3Z6.8A、SMA3Z7.5A、SMA3Z8.2A、SMA3Z9.1A、SMA3Z10A、SMA3Z11A、SMA3Z12A、SMA3Z13A、、SMA3Z14A、、SMA3Z15A、、SMA3Z16A、SMA3Z17A、SMA3Z18A、SMA3Z19A、SMA3Z20A、SMA3Z22A、SMA3Z24A、SMA3Z27A、SMA3Z30A、SMA3Z33A、SMA3Z36A、SMA3Z39A、SMA3Z43A、SMA3Z47A、SMA3Z51A、SMA3Z56A、SMA3Z62A、SMA3Z68A、SMA3Z75A、SMA3Z82A、SMA3Z91A、SMA3Z100A、SMA3Z110A、SMA3Z120A、SMA3Z130A、SMA3Z140A、SMA3Z150A、SMA3Z160A、SMA3Z170A、SMA3Z180A、SMA3Z190A、SMA3Z200A。


3)SMA3Z200A稳压二极管参数

额定功耗:3W
稳定电压:200V
额定电流:3.7mA
最大齐纳阻抗:875Ω
漏电流:0.5uA
最大直流齐纳电流:13mA
封装形式:DO-214AC

关于稳压二极管SMA3ZxxA系列其他型号详细参数,详见“Zener-SMA3ZxxA Series Datasheet”,你想要知道的都在这里。想了解更多有关稳压二极管参数、应用、选型、型号、价格、样品、交期等方面的信息,可直接咨询东沃电子(DOWOSEMI)产品工程师:136 7581 6901(微信同号)朱工

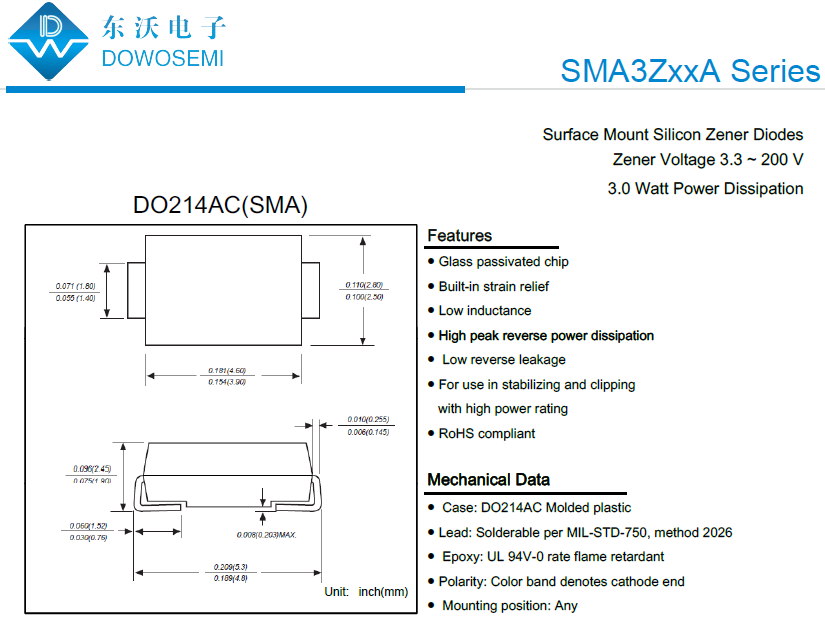

SMA3ZxxA Series 稳压二极管.png
