90V电压TVS二极管,如何选用选型?

发表日期:2022-08-11浏览:768

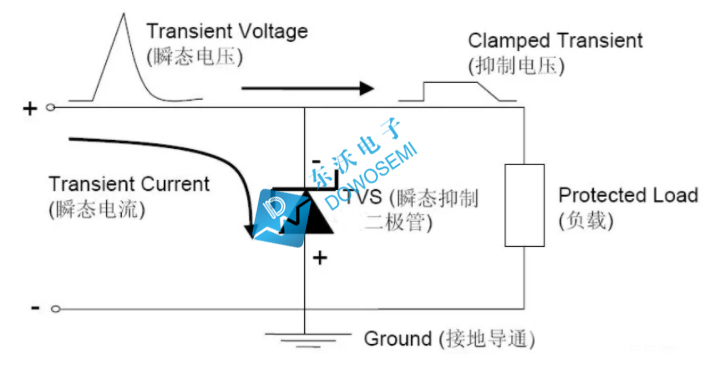

TVS二极管选型过程中,涉及到的主要参数有:工作峰值反向电压、击穿电压、钳位电压、峰值脉冲电流、峰值脉冲功率、测试电流、漏电流、封装形式。其中,TVS的工作峰值反向电压是第一步就需要确认的参数。查看TVS二极管选型指南可知,TVS的工作峰值反向电压要大于电路中的最大工作电压,否则容易损坏且起不到过电压保护。查阅东沃电子(DOWOSEMI)推出的TVS二极管系列产品可知,其工作峰值反向电压低至3.3V,最高可达600V。之前科普过3.3V、5V、6V、6.5V、7V、7.5V、8V、8.5V、9V、10V、20V、22V、24V、30V、33V、36V、40V、48V、51V、64V、75V、78V、80V、100V、110V、120V、130V、140V、200V、220V、250V、300V、350V、400V、440V等电压的TVS二极管,接下来要科普的是:90V电压瞬态抑制TVS二极管常用型号。


查看东沃电子(DOWOSEMI)瞬态抑制TVS二极管产品手册可知,90V工作峰值反向电压TVS二极管型号有:

1)SOD-123封装TVS:SMF90A(丝印XX)、SMF90CA(丝印NX);

2)SMA/DO-214AC封装TVS:SMAJ90A(丝印RX)、SMAJ90CA(丝印ZX);

3)DO-15封装:SA90A、SA90CA;

4)SMB/DO-214AA封装TVS:SMBJ90A(丝印NX)、SMBJ90CA(丝印DX)、TPSMBJ90A(丝印NXA)、SMBJ90CA(丝印DXA);

5)SMC/DO-214AB封装:SMCJ90A(丝印GGX)、SMCJ90CA(丝印BGX)、SMDJ90A(丝印PGX)、SMCJ90CA(丝印DGX)、5.0SMDJ90A(丝印5PGX)、5.0SMDJ90CA(丝印5BGX);

6)R-6/P600封装:3KP90A、3KP90CA、5KP90A、5KP90CA、15KP90A、15KP90CA、30KP90A、30KP90CA;

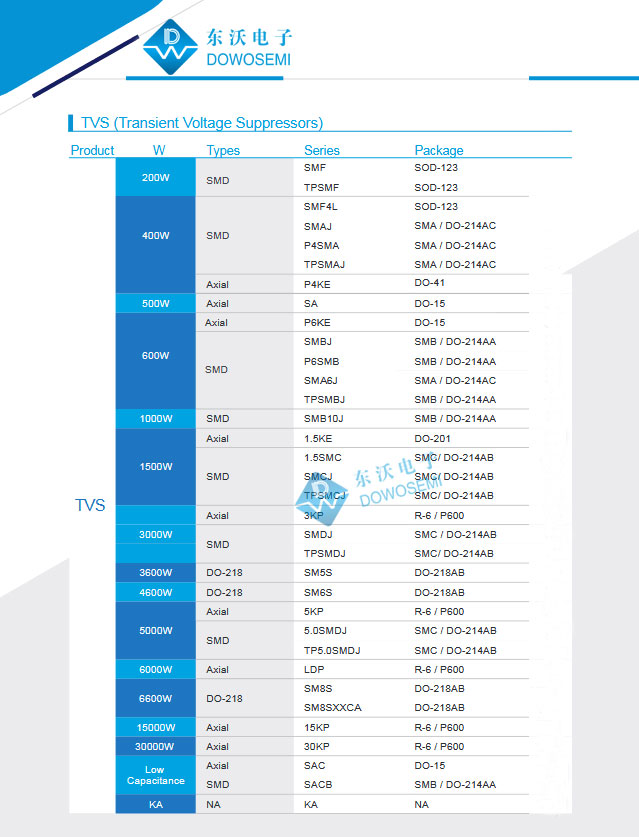

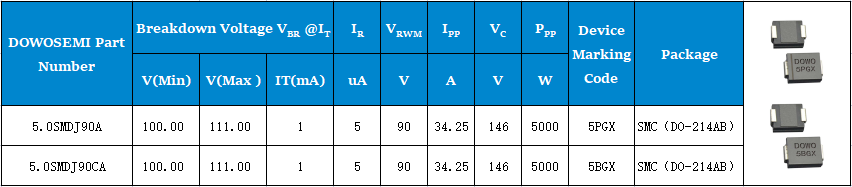

以二极管5.0SMDJ90A和5.0SMDJ90CA为例,其具体参数详情如下图所示:


可知,5.0SMDJ90A和5.0SMDJ90CA的击穿电压、测试电流、漏电流、钳位电压、峰值脉冲电流、峰值脉冲功率、封装形式是一样的,其主要区别在于前者是单向TVS,丝印符号为5PGX;后者是双向TVS,丝印符号为5BGX。关于单双向TVS的区别和应用知识,之前就科普过了,在这里就不再详述了。

细心的电子工程师通过对比分析会发现,同样是90V电压TVS二极管,它们的击穿电压和钳位电压也是一样的,不同的是,IPP越大,功率越大,防浪涌过电压保护能力越强。但是在实际应用中,同等工作电压情况下的TVS,并不是IPP越大越好,还需要结合电路保护需求、测试条件、成本预算等多方面因素来考虑。关于“90V电压TVS二极管”的知识就分享到这儿了,还想了解更多有关瞬态抑制TVS二极管知识,可直接咨询我们:136 7581 6901(微信同号)朱工
