AC24V电源防护方案

Update time:2019-04-19Source:www.dowosemi.cn

一、应用背景

1)全球气候变暖,雷雨天气增多;

2)电源雷击损坏后,危害大;

3)电源雷击损害后,维修成本高;

4)高浪涌防护电源成为行业趋势;

二、方案详解

• 前级电路保护选用通流量大、体积小、无续流能力的贴片陶瓷气体放电管(GDT);

• 中间选用电感L1、L2做退耦,驱动GDT泄放大电流;

• 后级电路保护选用反应速度很快、残压比较低的TVS二极管;

• 方案满足IEC61000-4-5、GBT17626.5等浪涌测试标准;

• 方案可通过1.2/50-8/20μS组合波浪涌测试标准;

三、方案应用

球机电源、枪机电源、电源适配器、LED电源、家庭音乐播放器、数码相框电源、车载电源

、其他AC24V供电电源;

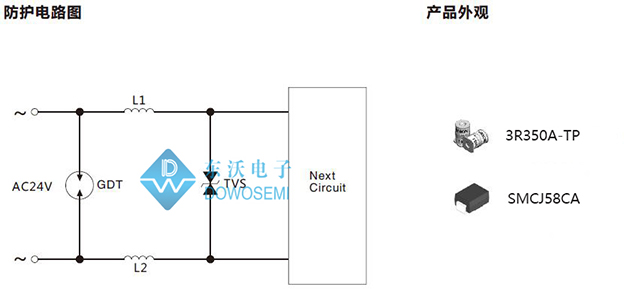

四、防护电路图


五、保护器件注解

1)陶瓷气体放电管3R350A-TP

直流标称电压(V):350 V

冲击击穿电压(1KV/μs):< 850 V

耐脉冲冲击电流(8/20μs):5 KA

极间电容Cp:< 1.5 pF

绝缘电阻:> 1 GΩ

2)TVS二极管SMCJ58CA

VBR:64.40 V-71.20 V

IR:1 μA

VRWM:58.0 V

IPP:16.03 A

VC:93.6 V

封装:SMC/DO-214AB
